PIVとは｜計測の原理やメリット・トレーサー粒子について解説

PIVは、Particle Image Velocimetryの略で粒子画像流速測定法を意味します。流れ場における多点の瞬時速度を非接触で測ることができる流体計測法です。流れ場の空間的な構造を把握することができるため、流体を測定する手法として広く浸透しています。

➡PIVシステム一式のカタログをダウンロードする

PIVでは、流体に追従する微小な粒子（トレーサー粒子）にレーザーシートを照射して流れを可視化します。これをカメラで撮影し、フレーム間の微小時間Δtにおけるトレーサー粒子の変位ベクトルΔxを画像処理によって求め、流体の局所速度ベクトルv≅Δx/Δtを算出します。

変位ベクトルの算出には、画像の中に微小な領域（検査領域）を設定し、輝度分布の相関関数を求めます。1時刻目と2時刻目の輝度分布を比較して、相関関数が最大値となる位置を移動先と推定する画像相関法で行います。

PIVには、カメラ1台で計測する2次元2成分PIV（図1）と、カメラ2台を用いてステレオ撮影を行い、2次元平面の速度3成分を計測するステレオPIV（図2）があります。ハードウェアとしては、CW（連続発振）のレーザーシート光源を用いた時系列PIVやパルスレーザーを使用した逐次計測のPIVがあります。

トレーサー粒子の選定には下記の項目を考慮します。

• 流体への追従性（沈降速度、時定数：流体追従性の指標となる値）
• 光の散乱特性
• 粒子サイズ
• 条件によっては耐熱性

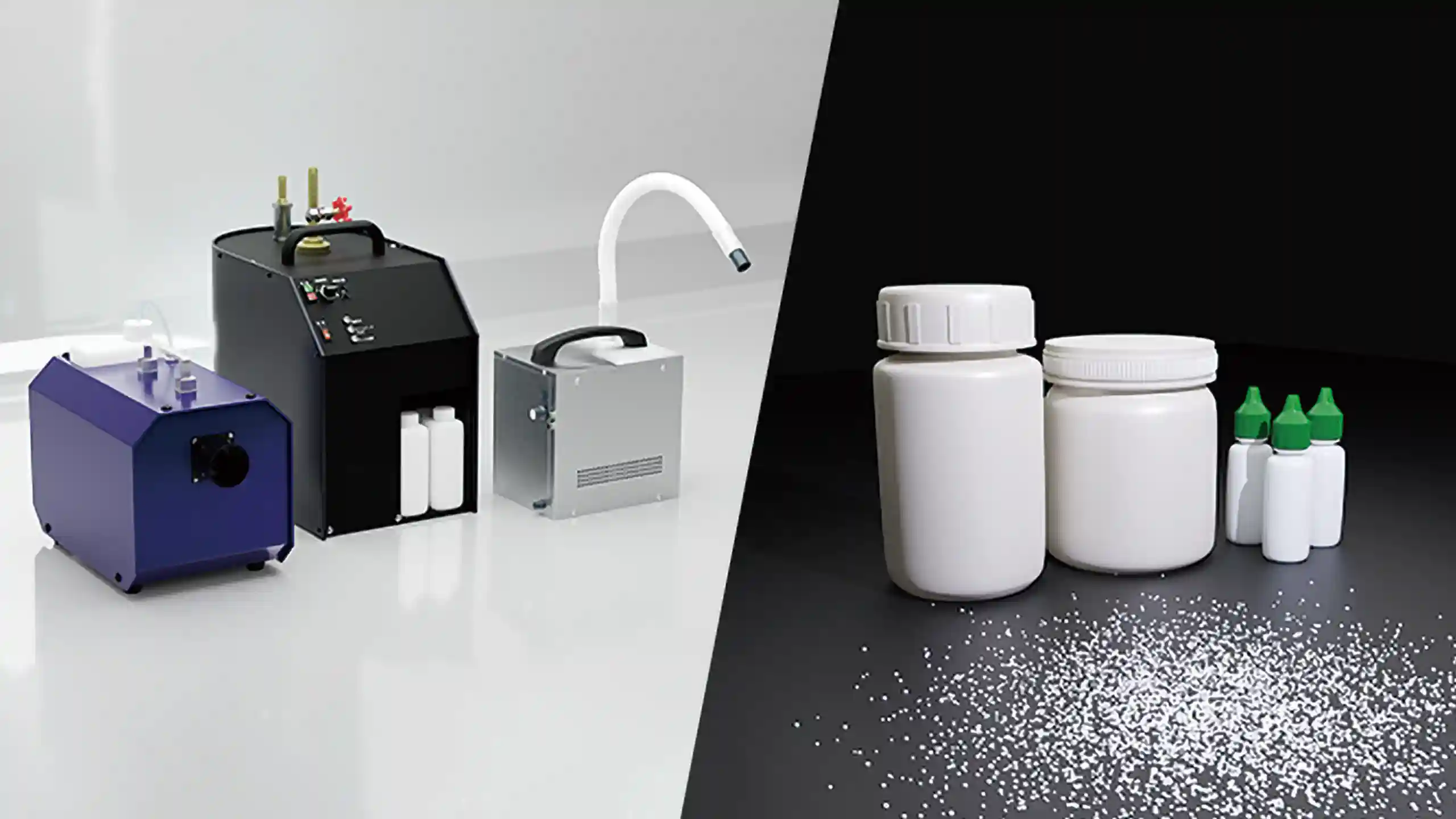

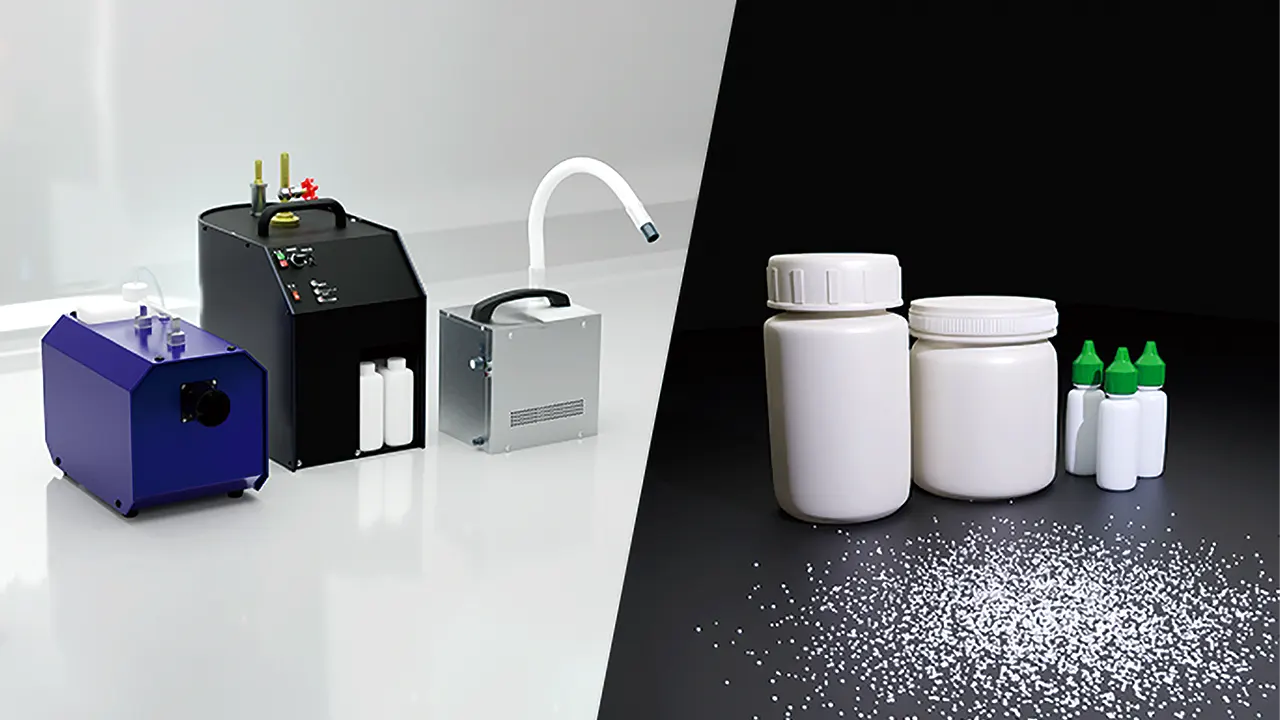

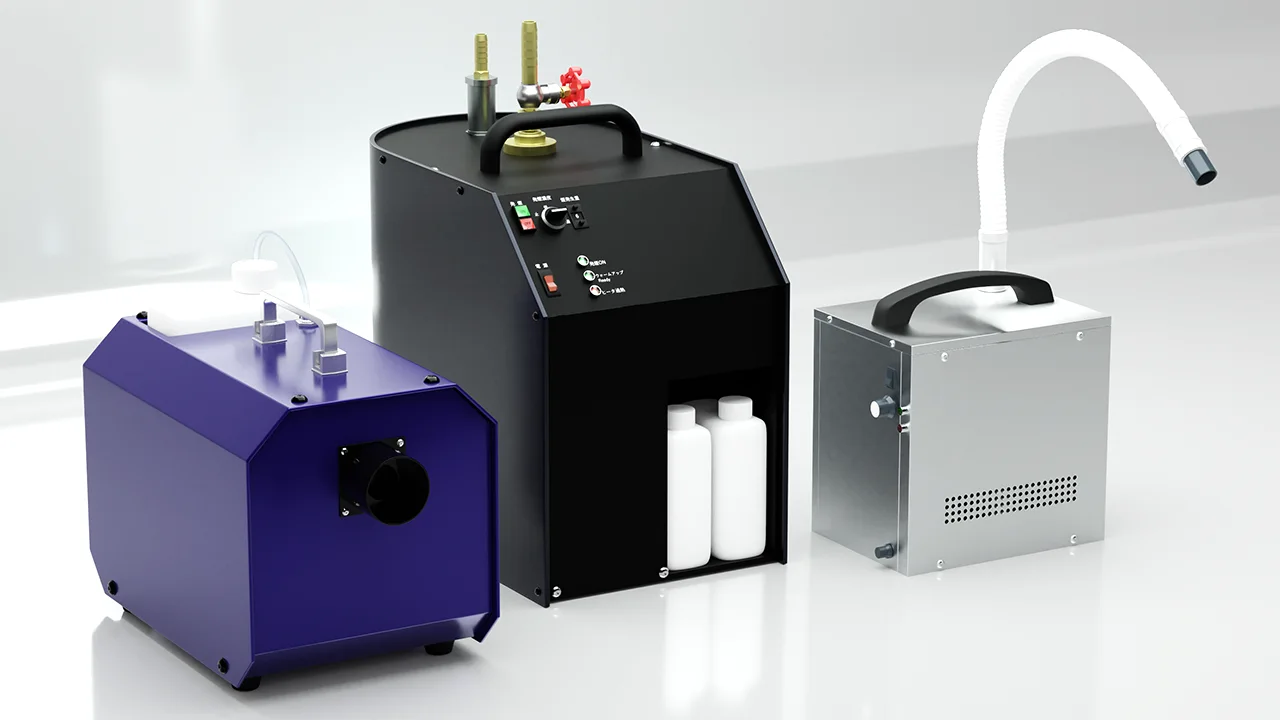

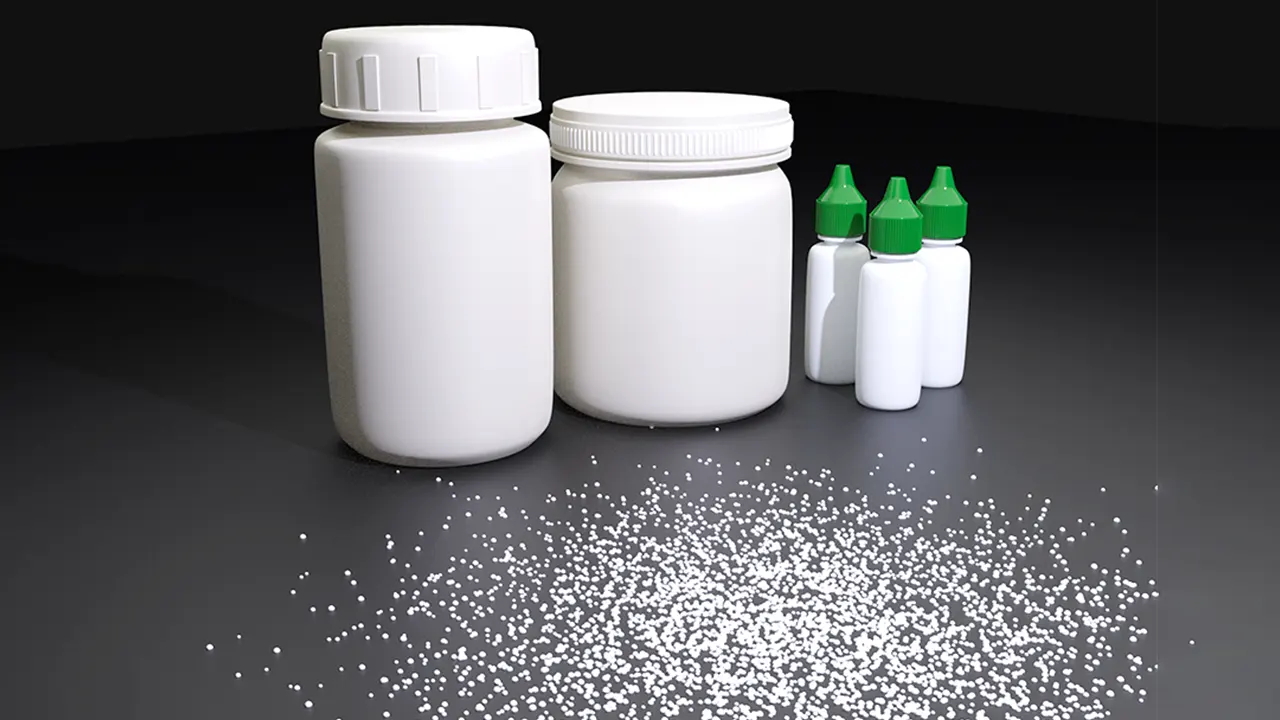

PIVでは計測対象となる流体に合わせてトレーサー粒子を選定します。

• 気体が計測対象の場合は煙やミストがよく使用されます。
• 液体の場合ではポリエチレン系や樹脂系の粒子がよく使われます。

また、特定の波長で蛍光する蛍光粒子も使われます。蛍光粒子は、蛍光する波長のみを透過するフィルタを通してカメラで撮影することで、PIV計測時の外乱となる壁面や気泡からの反射光を抑え、粒子像のみを捉えることができます。

計測対象となる流体に適切なトレーサー粒子を使用することで、誤差要因を減らすことができます。

➡トレーサー粒子のカタログをダウンロードする

PIVのメリットは非接触で流体の速度を測定できることです。これは流体中に粒子を散布し、レーザーシート光を用いて粒子の動きを捉えることで、流れに触れることなく速度情報を取得できるという意味になります。

非接触で測定できるメリットは、測定対象の流れに対して物理的な影響を与えないので、自然な状態の流れを対象とすることができます。特に微細な流れ構造や乱流の研究において重要な要素となります。

また、高温や高圧、有毒や腐食性のある流体など接触で計測を行う流速計では困難な環境下でも、PIVは適用可能であるため、幅広い研究分野において利用ができます。

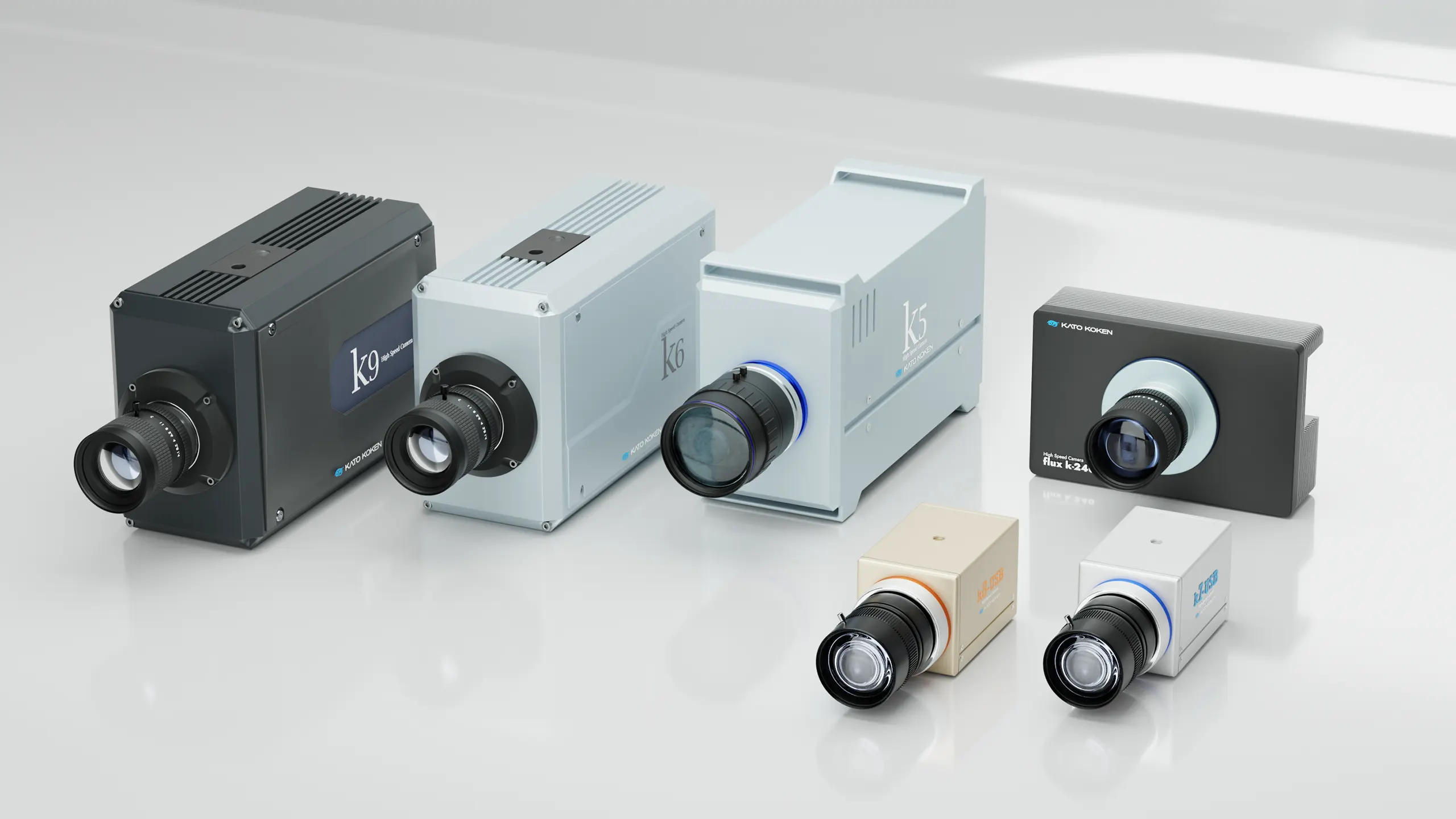

PIVでは、ハイスピードカメラを使用して粒子の動きを捉えることで、短い時間間隔で多くの画像を撮影することができます。そのため瞬時の速度データを大量に取得することが可能になります。これにより、流れの変化を細かく捉えることができ、時間的に解像度が高いデータが得られます。

この高い時間分解能は、乱流のような複雑で急速に変化する現象を研究する際に非常に有益です。乱流は不規則で短い時間スケールの変動が多く、十分な解像度で測定することが困難です。

しかし、PIVによって高い時間分解能で速度データを取得できるため、乱流の微細な構造やダイナミクスを正確に分析することができます。

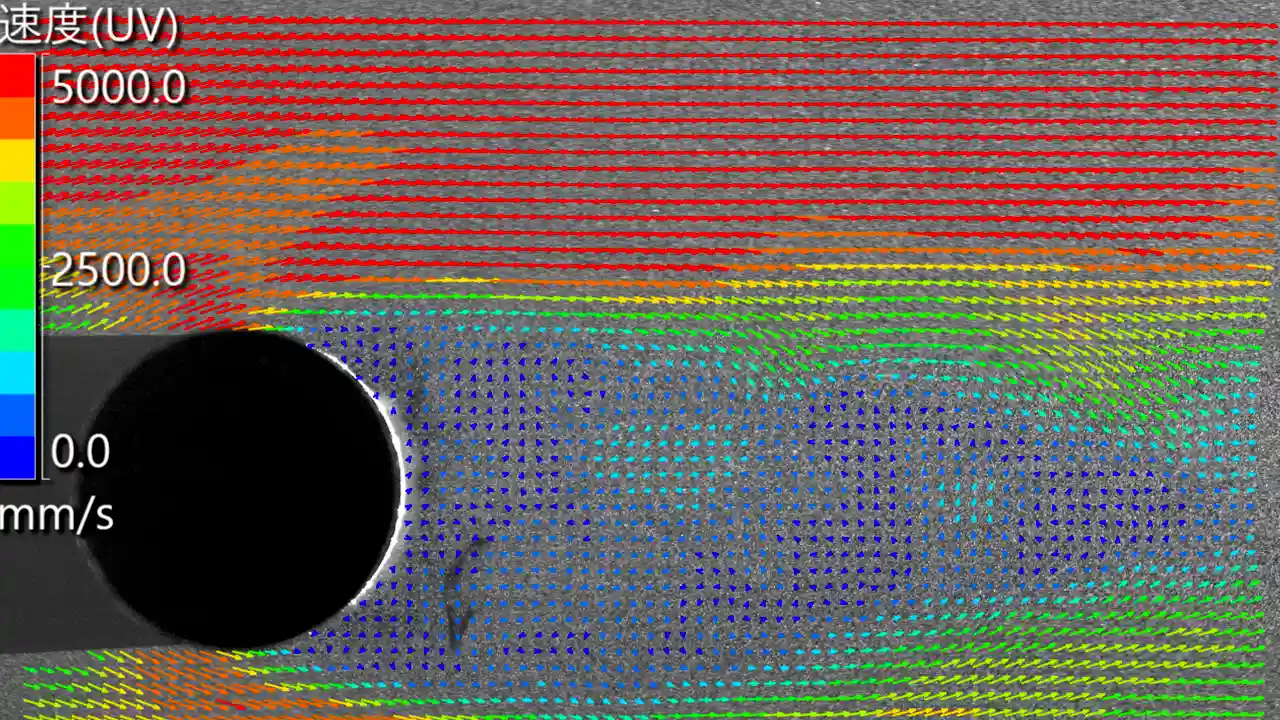

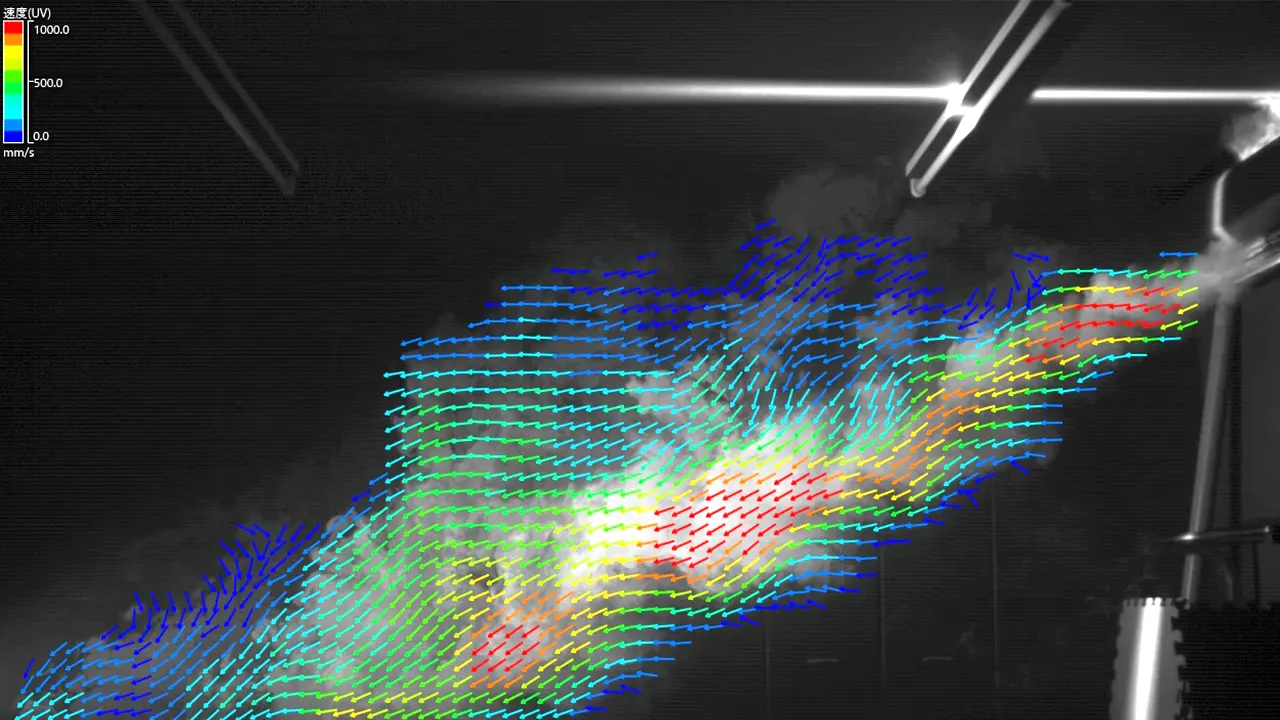

PIVでは、流体中の広範囲な速度場を同時に測定することができます。これにより、流れ全体の様子を把握することができ、局所的な特徴も詳細に調べることが可能です。広範囲な速度場を同時に測定できる特長は、さまざまな応用研究に役立ちます。

例えば、航空機を対象とした空気力学において、PIVを用いて翼周りの流れや胴体周りの流れを高い空間分解能で観測できます。このことから、抗力の低減や効率の向上を図ることができる設計の検討が可能となります。

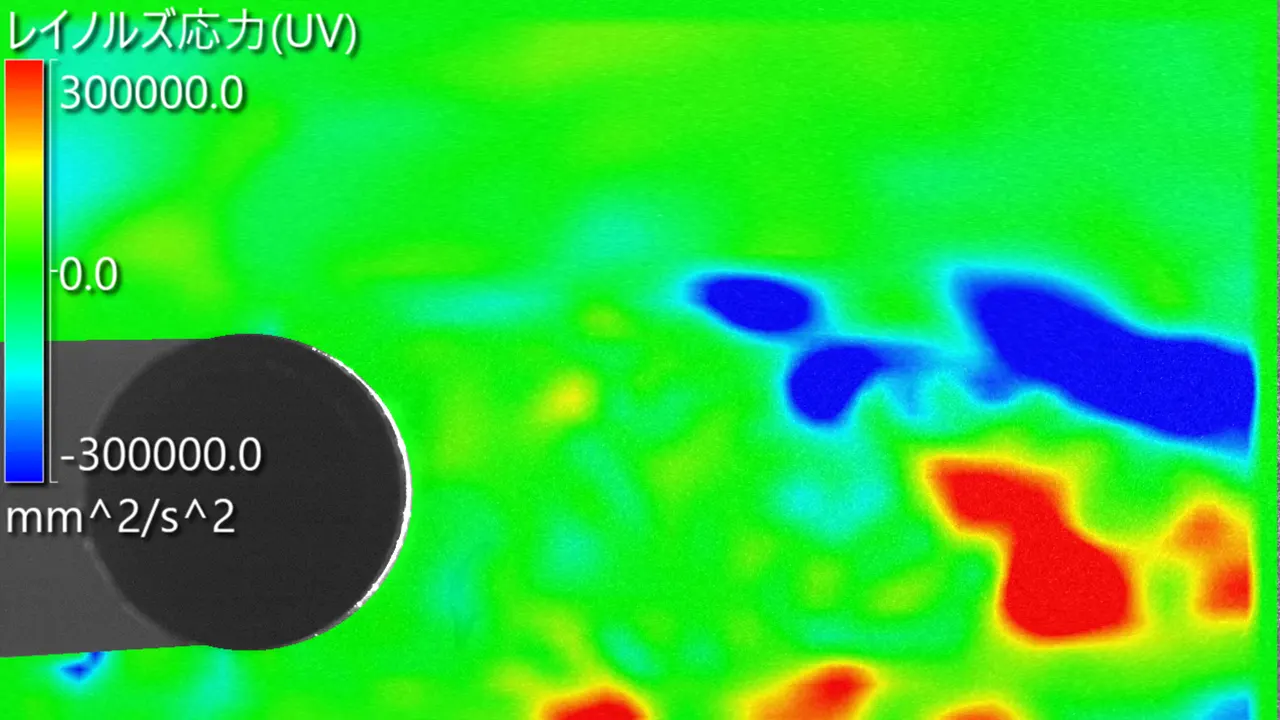

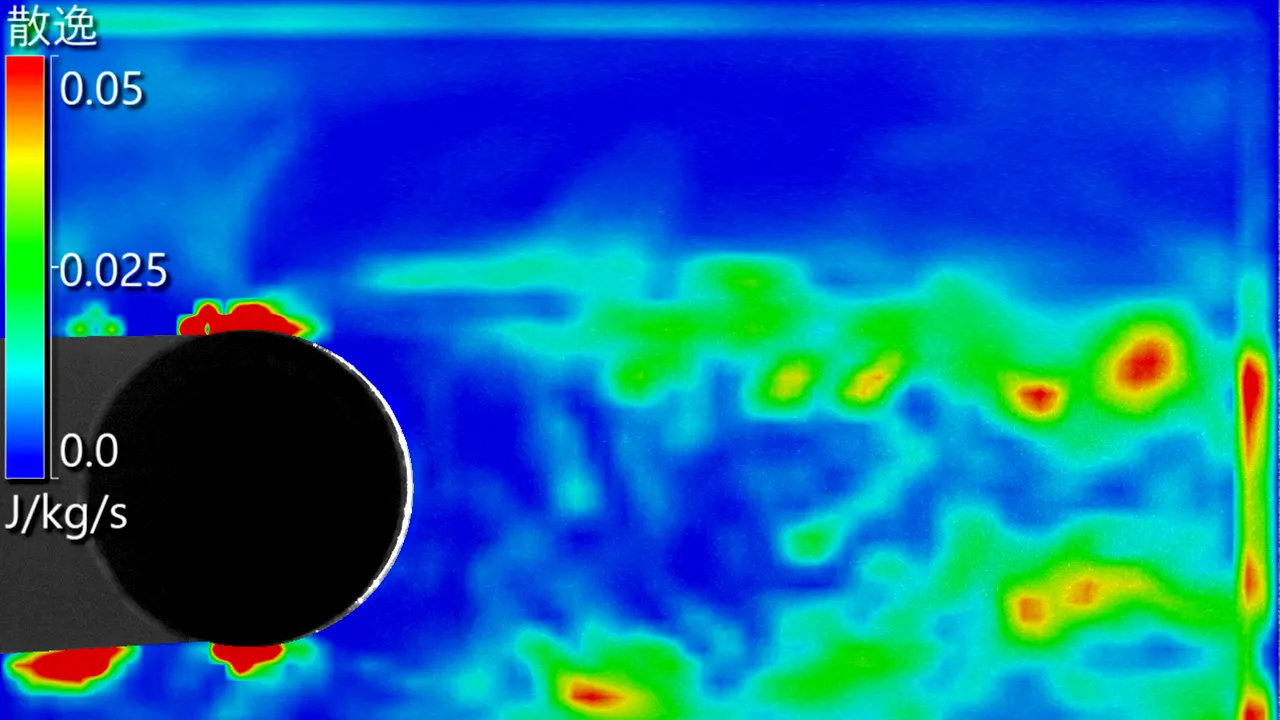

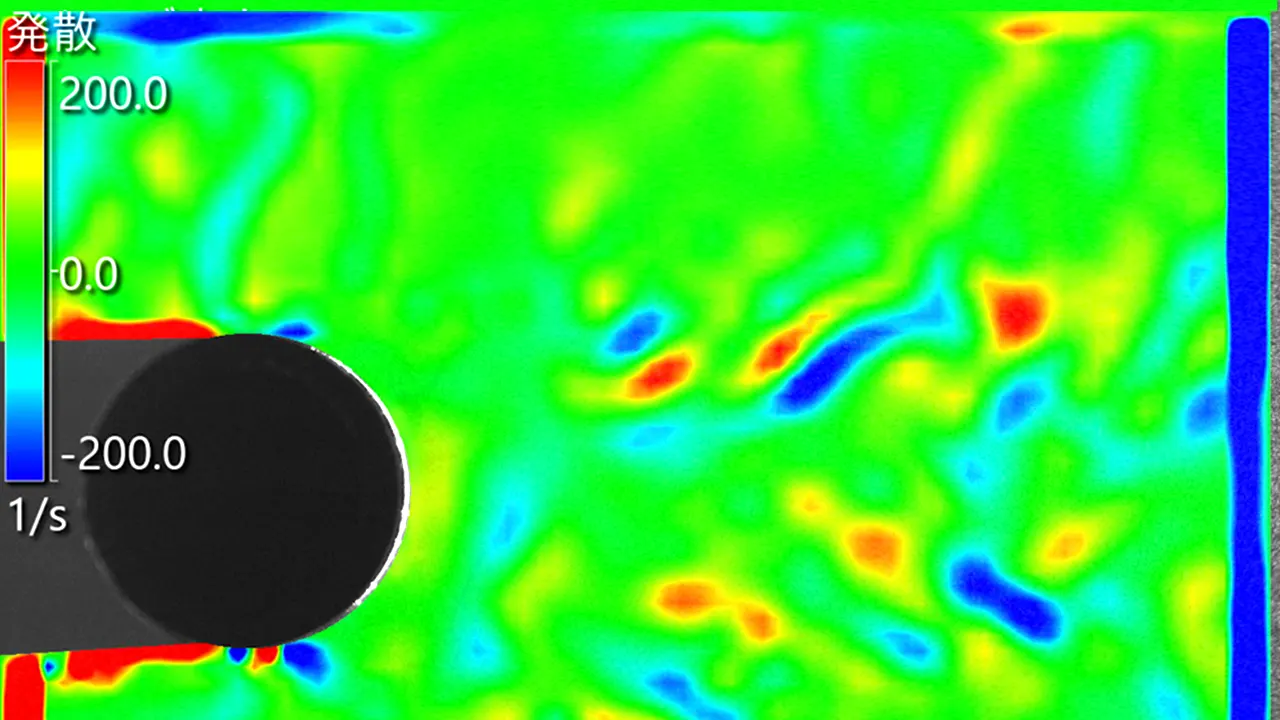

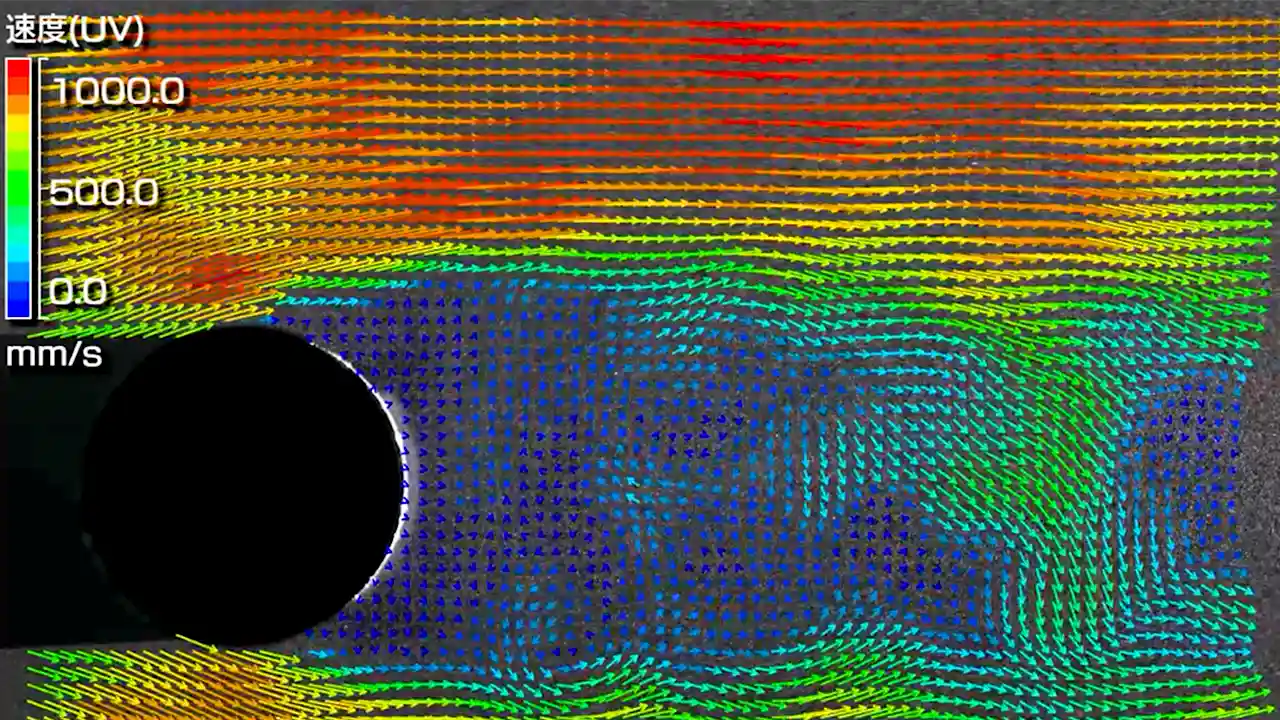

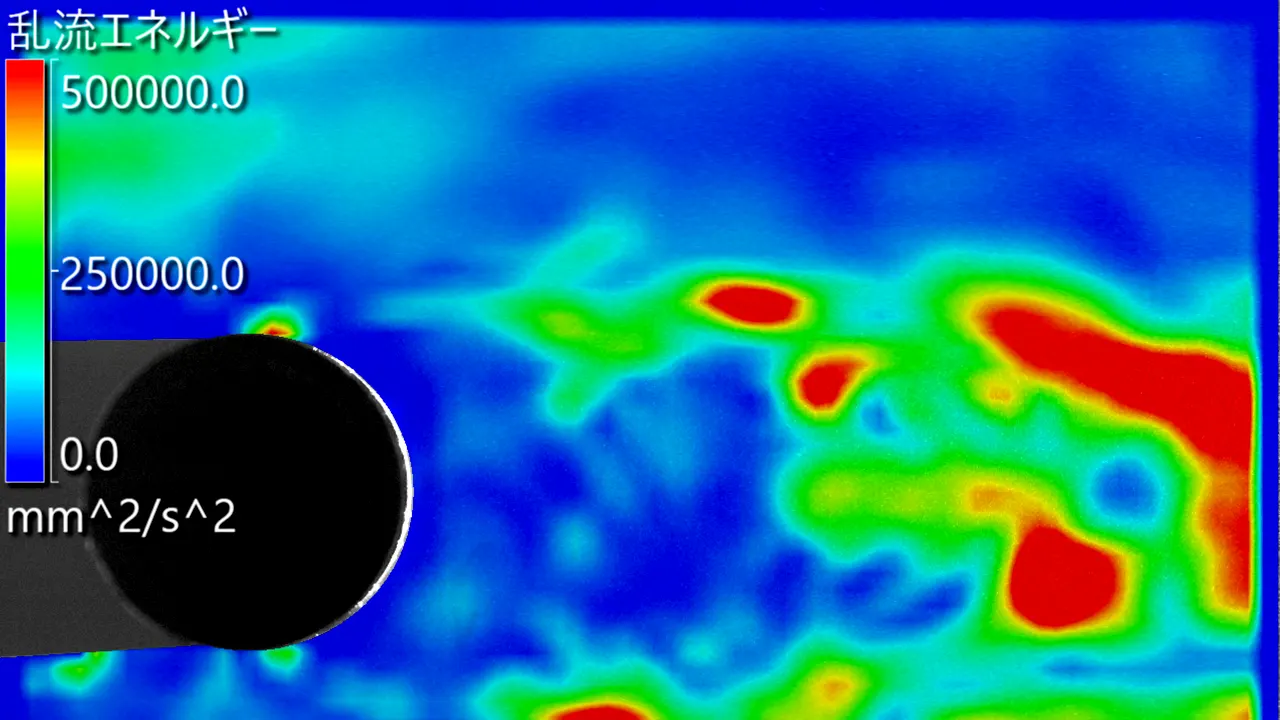

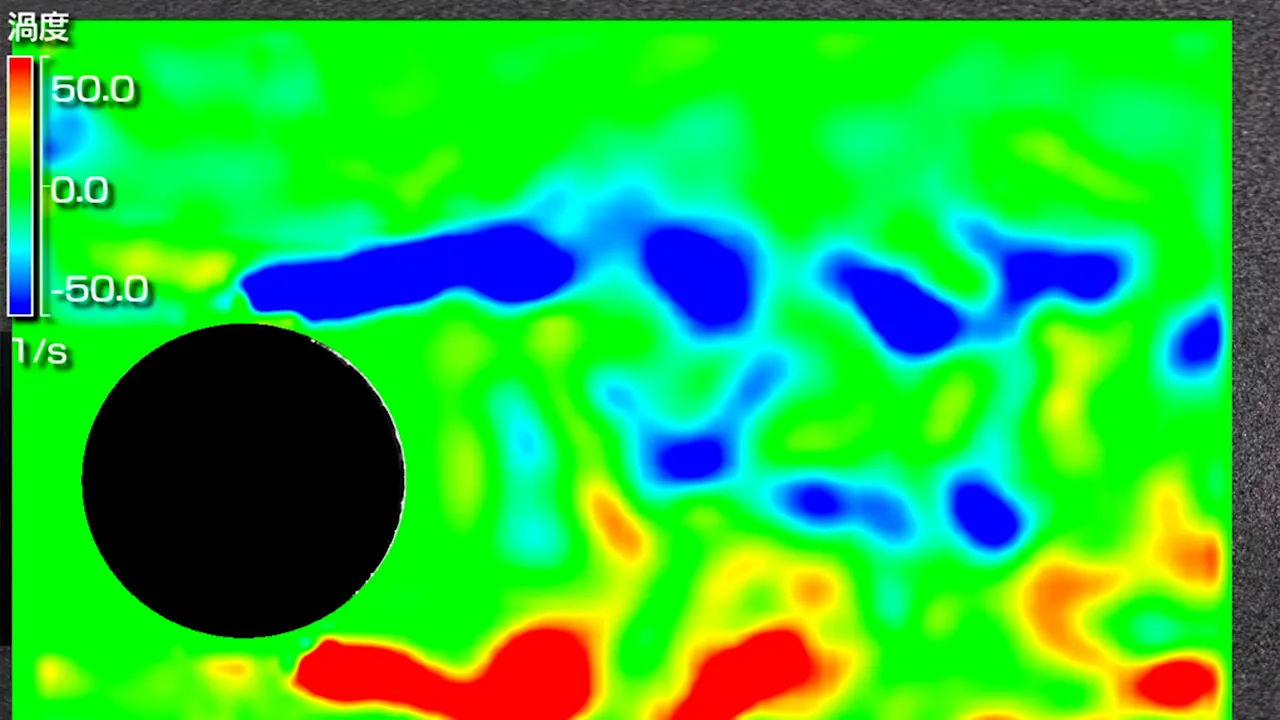

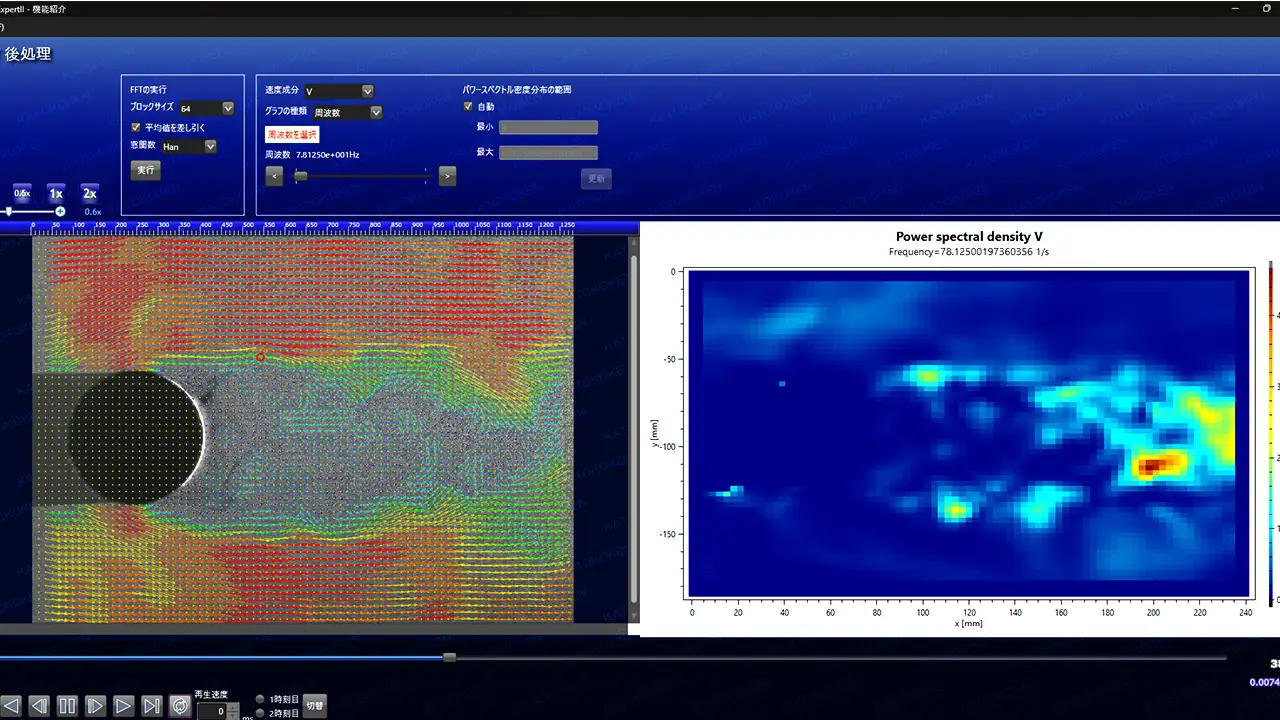

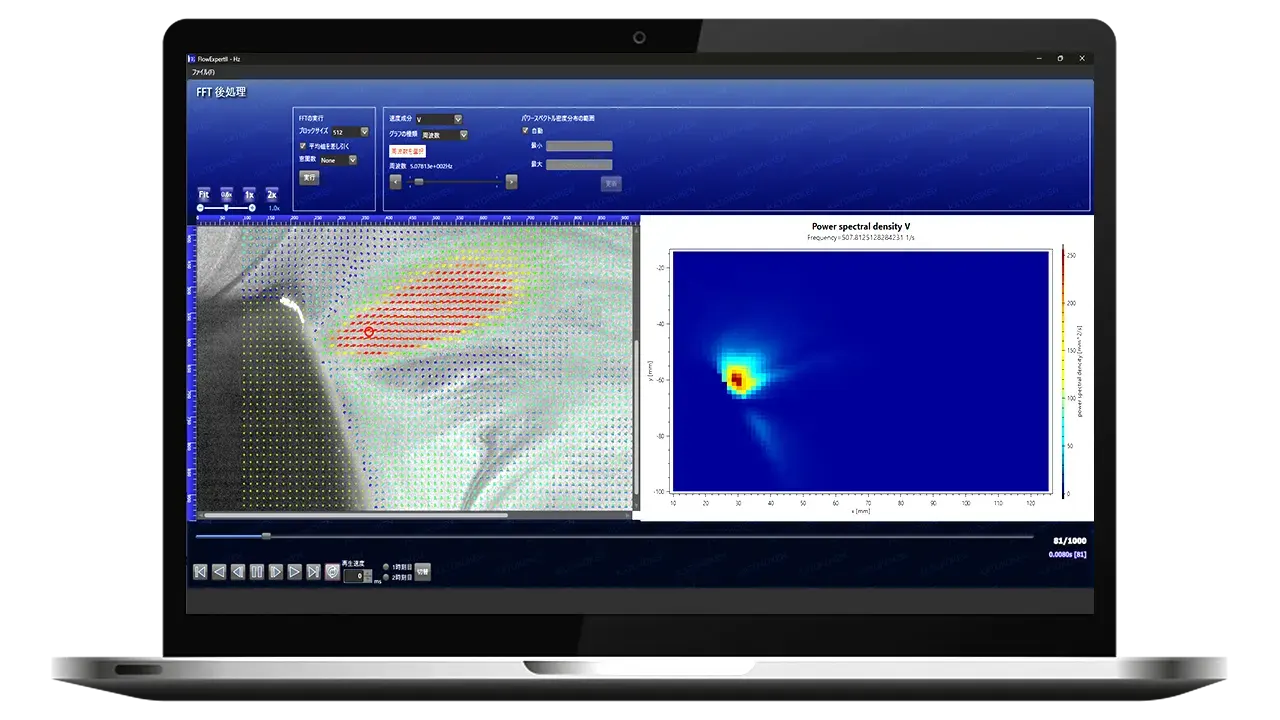

PIVで得られた速度データから、ポスト処理によりさまざまな流れの特性（例：渦度、レイノルズ応力、乱流エネルギーなど）を計算できます。流れのダイナミクスやエネルギー伝達、物質輸送などの現象を理解し、より効率的な技術開発につなげることができます。

流れ場全体の速度ベクトルを求めることができるため、有用なデータが得られるPIVですが、欠点もあります。

計測対象となる流れ場に、トレーサー粒子が混入できなければ計測自体ができません。また、計測のダイナミックレンジもそれほど広くなく、流速の速い箇所と遅い箇所で差が大きい場合には、計測精度に誤差が生じる可能性があります。

PIV（Particle Image Velocimetry：粒子画像流速測定法）とPTV（Particle Tracking Velocimetry：粒子追跡法）は、それぞれ異なるアプローチを採用しています。PIVは、検査領域内の粒子群（通常5個以上の粒子像）の移動を解析することにより、流体の速度を計測する手法です。一方、PTVは個々の粒子の動きを直接追跡することで、流体の速度を測定します。

PIVは特定の時間差で撮影された2枚の画像を比較して、画像相関法により粒子の移動距離を計算し、相関係数を用いて速度ベクトルを求める手法です。対照的に、PTVは連続する画像フレームにおける個々の粒子の軌道を追跡し、その動きから速度を計算します。

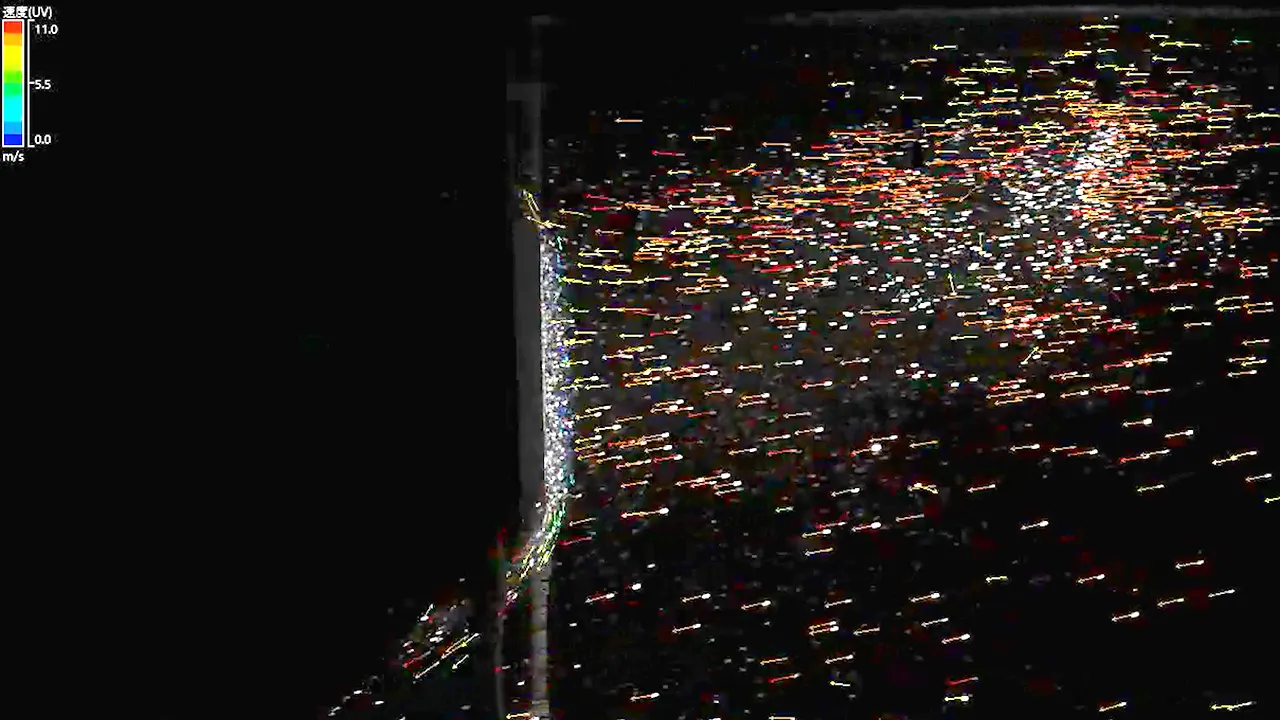

PTVでは粒子一つ一つが計測対象となるため、微小スケールの乱れなど、高い空間解像度で計測したい場合に非常に有効です。壁面近傍などせん断が大きい場所の計測にも有効です。

粒子画像提供：明治大学 理工学研究科 機械工学専攻 榊原 潤 先生
実験条件：
管直径：d=50mm
時間間隔：Δt=1.5ms
管断面平均速度：U_bulk=542mm/s（電磁流量計による測定）
水温：20℃
レイノルズ数：Re=27019
管摩擦係数：λ=0.0247
摩擦速度：U_τ=30.10mm/s
粘性長さスケール：l_visc=0.0333mm

引用文献：実線（DNS）Wu, X. & Moin, P., J. 2008, Fluid Mech., 608, pp. 81-112. http://web.stanford.edu/group/ctr/research_data/pipe/re24k_statistics.txt

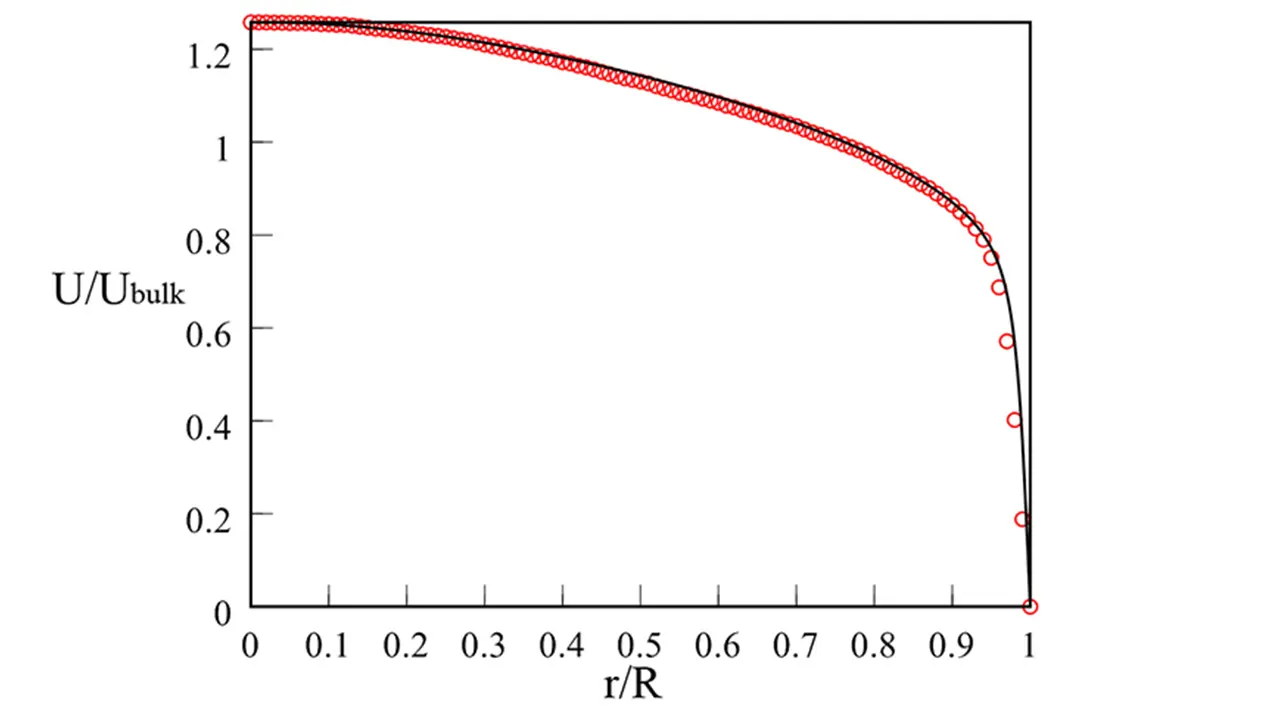

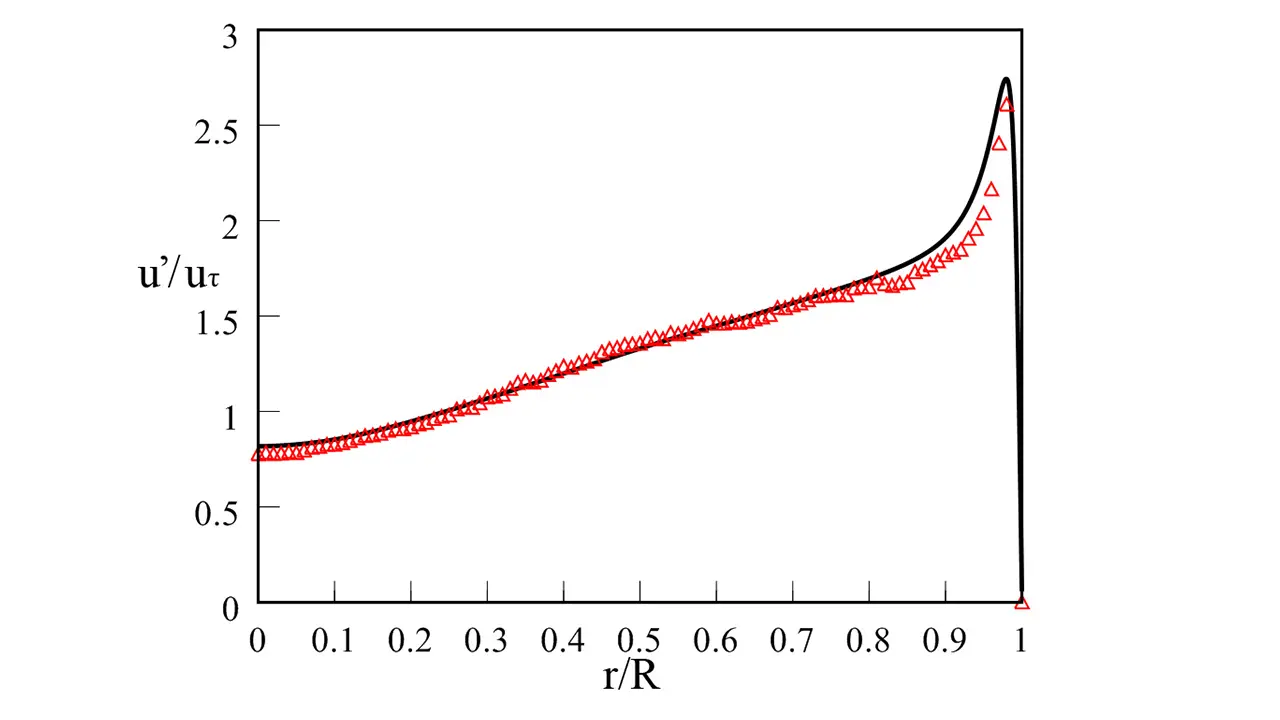

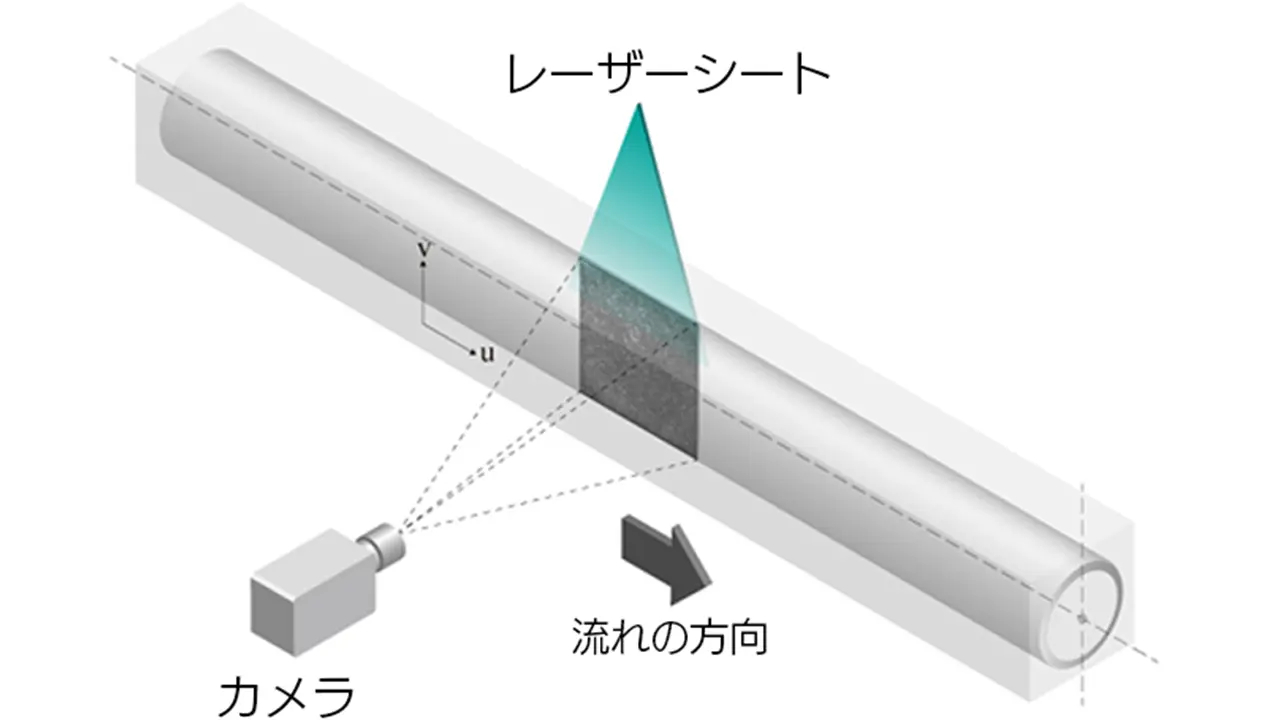

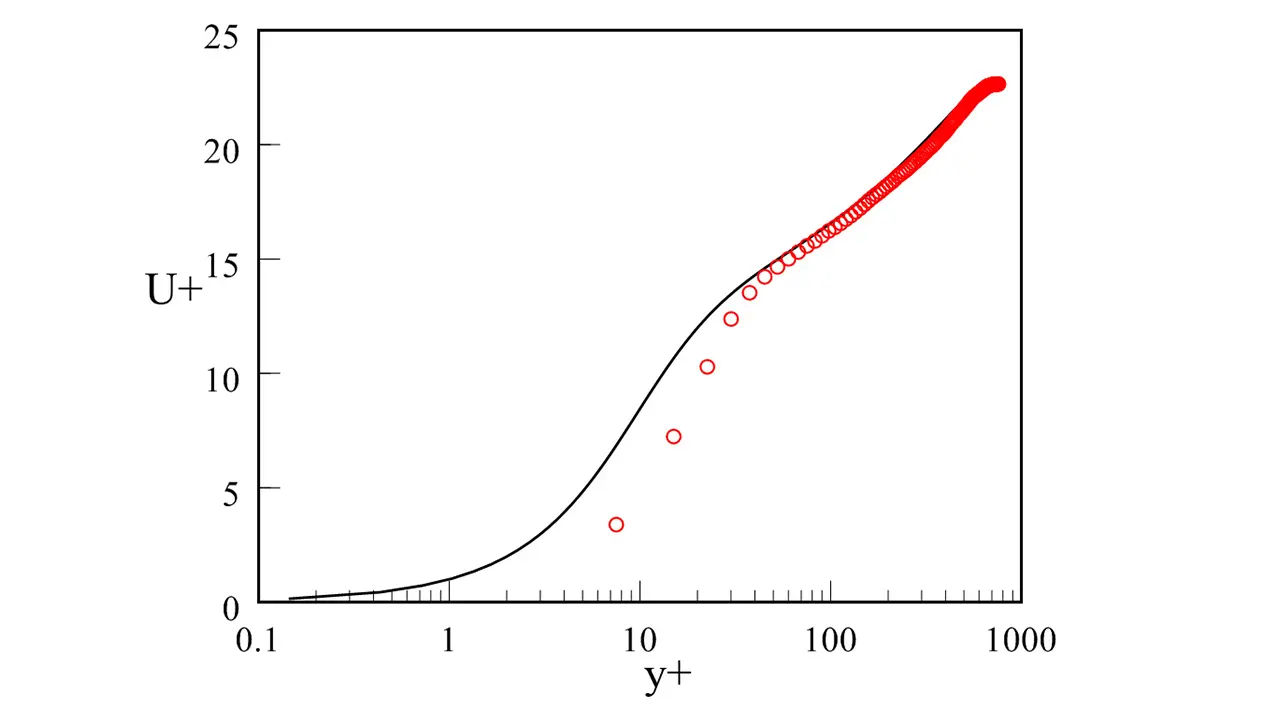

円管内流れの発達乱流を対象に、CFD（数値流体解析）の算出データとPIVによるデータの比較を行いました。CFDの算出データを実線、PIVのデータを赤印で表示しています。シミュレーションで導き出された結果と実際の流れを計測した結果とを比較し、その差異を確認・検証する用途で導入する事例が多くあります。

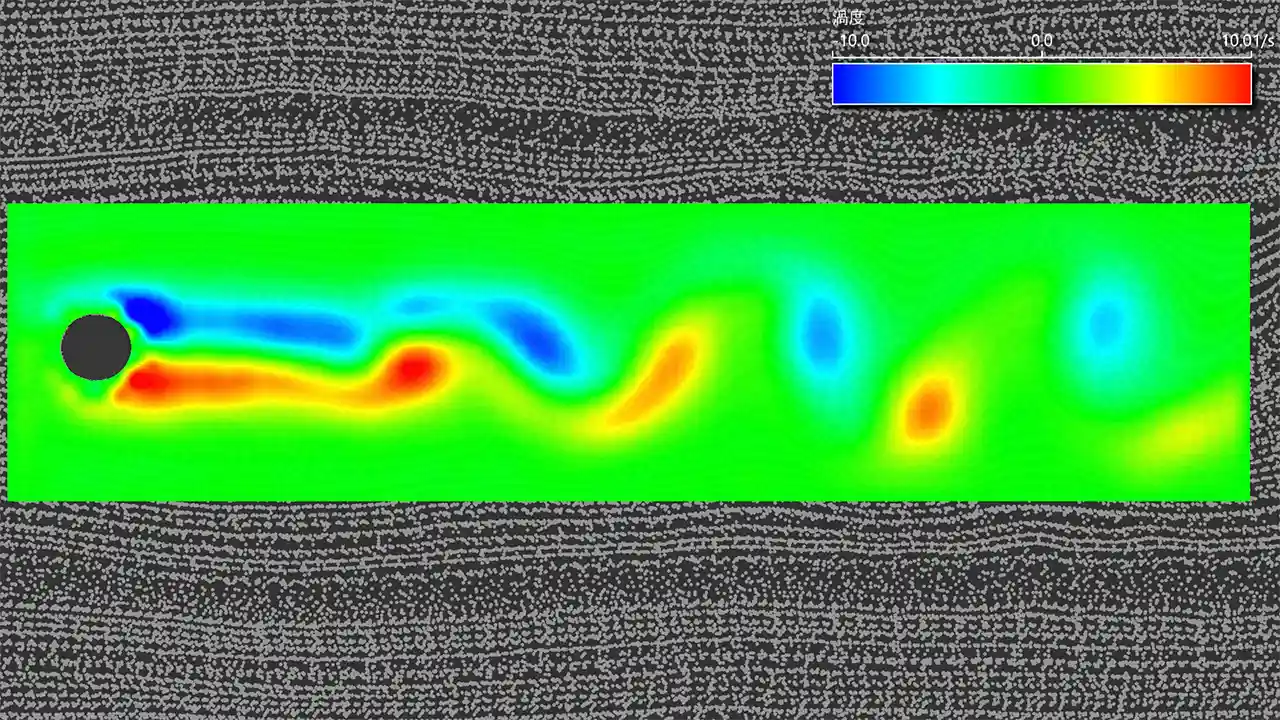

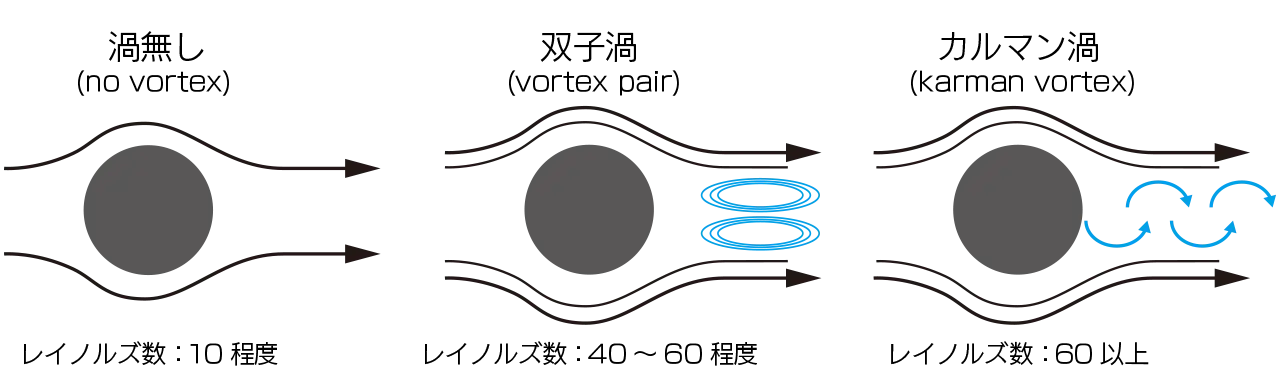

流体シミュレーションとCGを使って、障害物の後方でカルマン渦を発生させています（レイノルズ数 Re=105を想定） CGの流体にトレーサー粒子を追従させて、PIV計測を行いました。粒子の移動量から瞬時速度を算出し、渦度・速度分布を表示させています。

粒子法の一つSPH （Smoothed Particle Hydrodynamics）法で同じ条件を再現してPIVの算出結果と比較しています。流体現象の研究では、まずCFD（Computer Fluid Dynamics）により算出された計算結果に対して、「実際の流れではどうなのか？」という問いが付随します。それに対して、再現実験で実測を算出し結果と傾向を比較し証明することが、PIVの目的の一つになります。

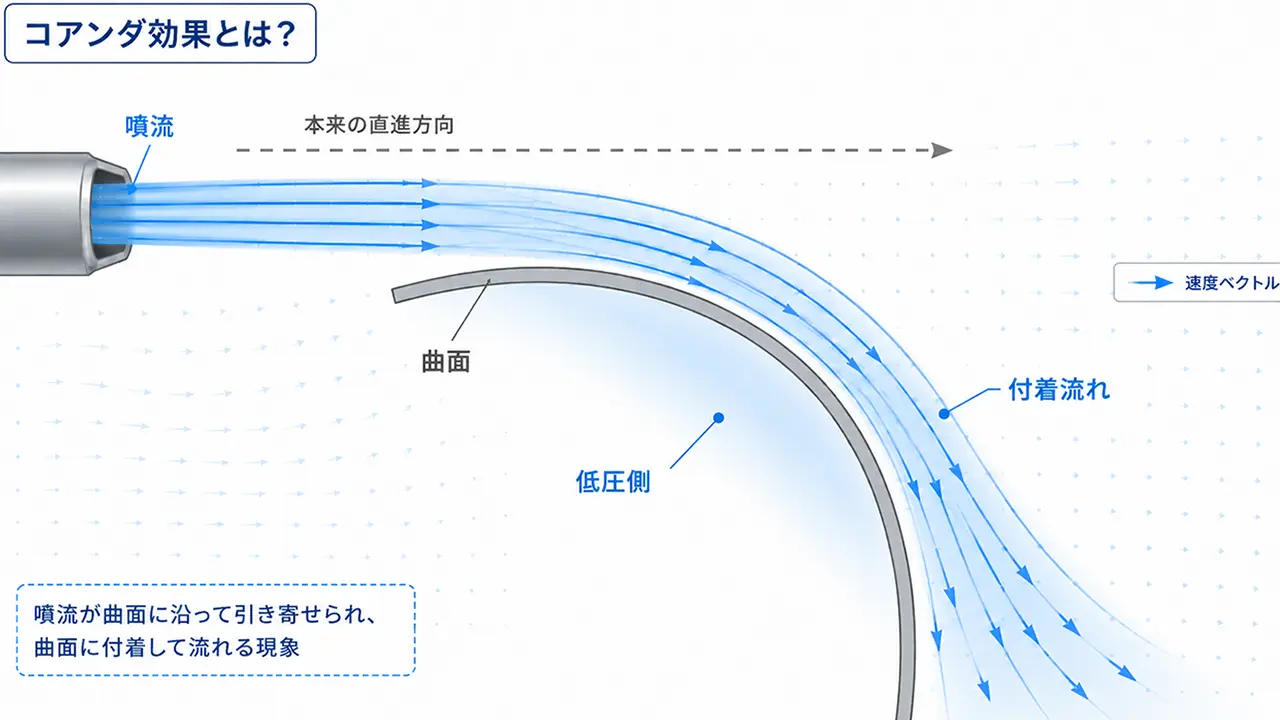

コアンダ効果の検証実験として、円柱に煙（トレーサー粒子）を吹き付けます。レーザーシート光源を用いて可視化を行い、ハイスピードカメラで撮影しました。撮影した映像を対象にPIVで計測して、瞬時速度ベクトル・流線を算出しています。PIVを行うことで、流体が円柱に沿って曲げられている様子を捉え、コアンダ効果の働きを分析することができます。

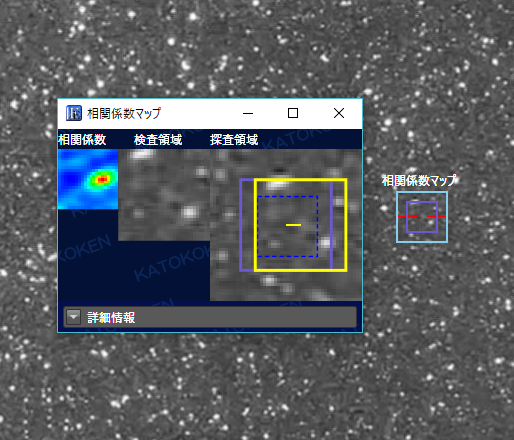

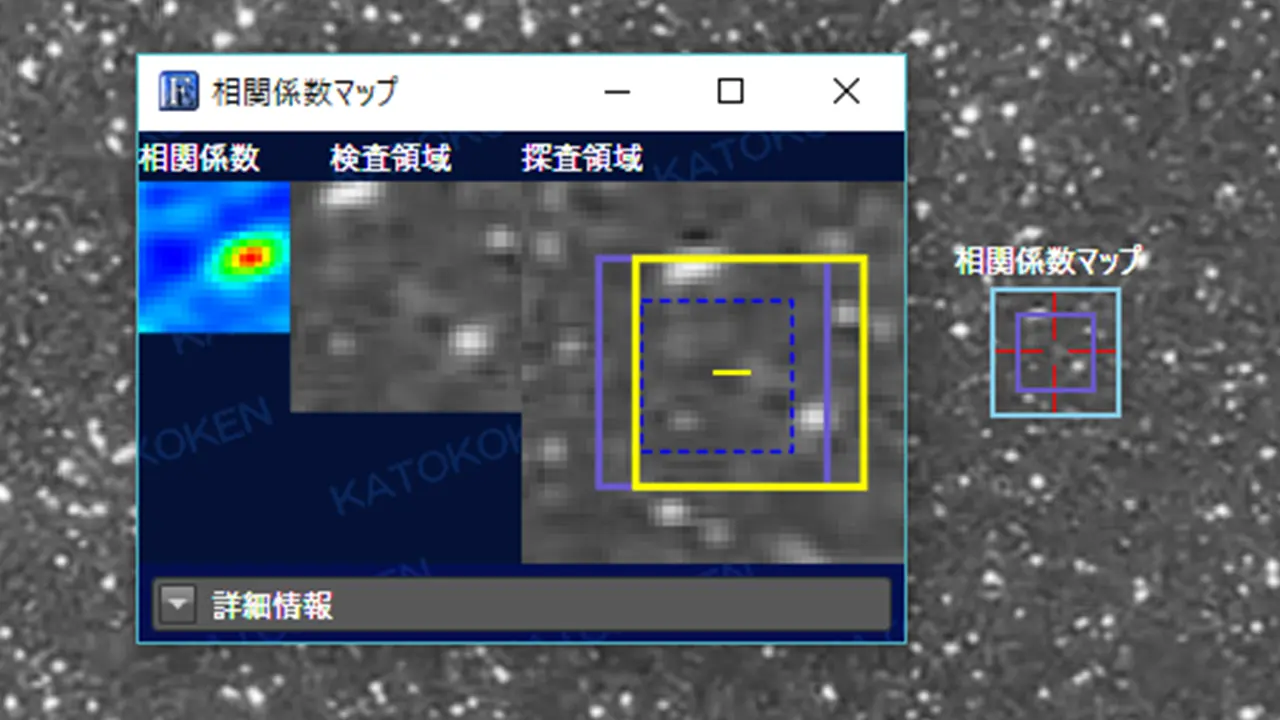

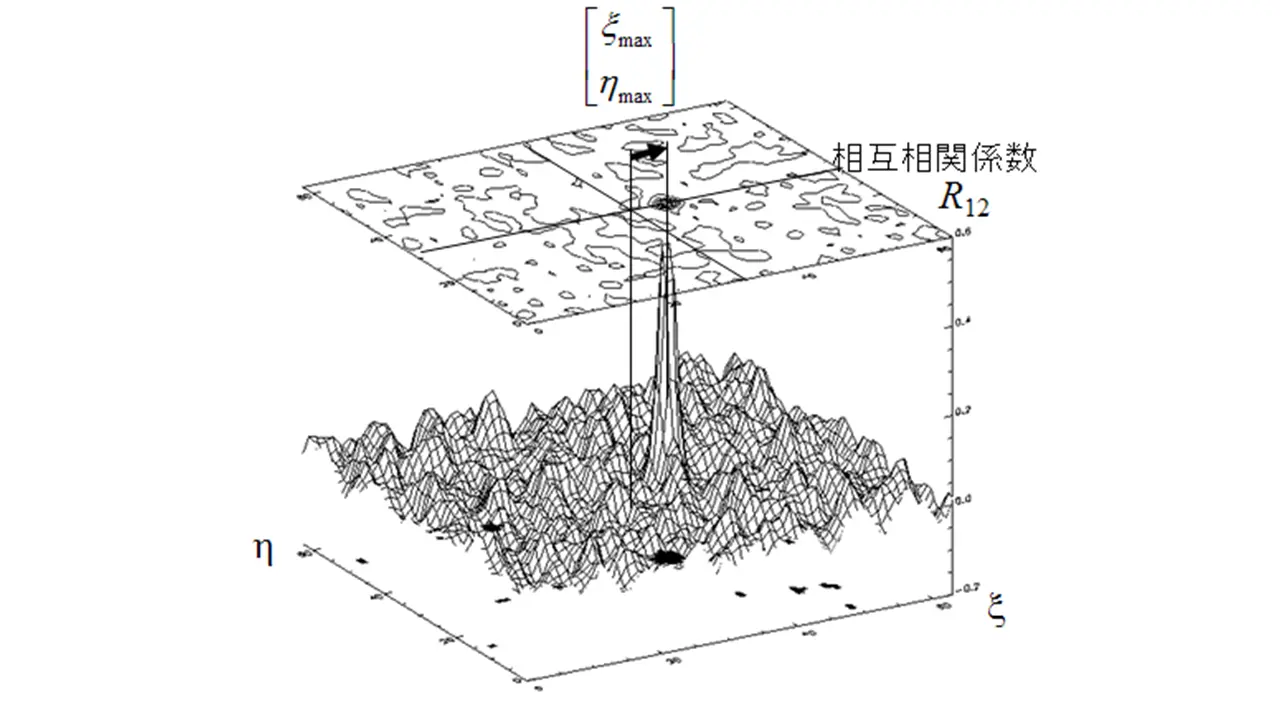

相互相関法によるPIVでは、時間的に連続した2画像を得た上で、その1時刻目の画像における微小な領域（検査領域、通常32x32px画素程度）内の輝度値分布と2時刻目の画像における領域（探査領域）内の輝度値分布（a）との相互相関関数を求め、その最大値となる変位を検査領域内の粒子群の平均変位ベクトルとして推定します（b）

ここで、相関関数の最大値は常に真の変位に対応するとは限りません。これは検査領域内の粒子が少ない場合や、レーザシート内外への粒子の出入りなどにより、対応する粒子が消失、またはせん断によって粒子パタンが変化することなどに起因します。

そこで、画面全体の相関係数分布を探した後に、各計測点の周囲の変位ベクトルの平均あるいはメディアンに最も近い、相関係数極大値（最大値とは限らない）を計測点の新しい変位ベクトルとして置き換える方法が採られます。

変位を求める際の相互相関関数は、相互相関関数は直接相互相関またはFFT（高速フーリエ変換）を用いて計算されますが、前者は探査領域を自由に設定でき、計算負荷は高くなります。後者は計算負荷が低いですが、検査領域と探査領域の大きさが等しく、片方が周期境界を有するように演算されるため、移動量が大きくなると対応する粒子が消失し、測定精度が低下します。

これを避けるために、相関演算において得られた変位分だけ探査領域を移動し、再度相関演算を行うwindow offsetが用いられます。さらに、検査領域と探査領域を計測点に対して対称に移動すれば、変位が中心差分として求められるので、速度が二次精度で計算できるようになります。

FFTを用いる利点は直接相互相関に比較して演算が高速であることですが、両者が同一の結果を得るためには、FFTの検査領域を直接相互相関のそれよりも大きく取り周囲をゼロで埋める「ゼロパディング」を行う必要があるため、必ずしも高速とはなりません。

さらに、単純な繰り返し演算を得意とするGPU やCPUのSIMD命令セットを用いる場合には、メモリアクセスが煩雑なFFTよりも、演算が単純な直接相互相関の方が効率的に計算できます。従来では欧米を中心にFFTが使われることが多かったですが、近年では直接相互相関法が日本国内も含めPIVソフトに組み込まれていることが主流となっています。

PIVの精度は多くの要因に依存します。これらには、使用するトレーサー粒子の選定、レーザーシートの厚みや均一性、カメラの解像度、解析ソフトウェアのアルゴリズム精度などが含まれます。

従って、システム全体の最適化が重要で実験条件や目的に応じたハードウェアのセッティング、正確なキャリブレーション作業が全体としての精度を高める上で重要になります。

粒子移動量の算出は、通常±0.5ピクセルの誤差が含まれます（離散化されたデータのため）これは、5～10ピクセル程度の移動量に対して±5～10％の相対的な誤差を含むことになります。そこで精度向上のためにサブピクセル補間が用いられています。

サブピクセル補間を行うことで、画像上の粒子の位置をピクセル分解能能を超えて推定（0.1pixel）することができ、流体の微細な速度変動をより正確に把握することができます（後述：ピークロッキングの項でも説明しています）

※検査領域が小さいと計測の空間解像度は向上するが、ノイズが増えて誤対応ベクトルが増加する

検査領域の大きさは、PIVの計測誤差に影響を与える重要な要因の一つです。具体的には、検査領域が小さいと空間解像度は向上しますが、ノイズの影響が増加しエラーが増える可能性があります。

一方、検査領域が大きい場合、空間解像度は低下しますが誤対応のリスクが減少し、全体的な精度は向上する可能性があります。大きな検査領域では、個々の粒子の影響が平均化され、ノイズや外れ値の影響が緩和されるため、より安定した計測結果が得られると考えられます。PIV計測を行う際には、目的や必要な解像度に応じて、適切な検査領域の大きさを選択することが重要です。

※粒子像径が1画素未満では、粒子のサブピクセル変位（0.1画素）を検出することはできない

相互相関関数は粒子画像と同様に空間的に離散化されているため、求められる変位ベクトルは±0.5画素の誤差を伴います。そこで、離散化された相関関数に2次元正規分布を内挿して連続関数とした上で変位ベクトルを求めることで、誤差を0.1画素程度に減少させる手法（サブピクセル補間）がとられます。

ただし、粒子像の大きさが約2画素を下回るときには真の変位量と推定される変位量の関係が線形にならず、粒子移動量の確率密度関数が整数移動量近傍で高くなり偏りが生じますので（ピークロッキング）、粒子像の大きさには十分注意する必要があります。

PIVでは、精度を保つには撮影条件をどのようにすれば良いのか？各コンポーネントで構成のバランスを考える必要があります。そのため、カメラスペックのどこを重視するべきか、判断が難しい場合があります。

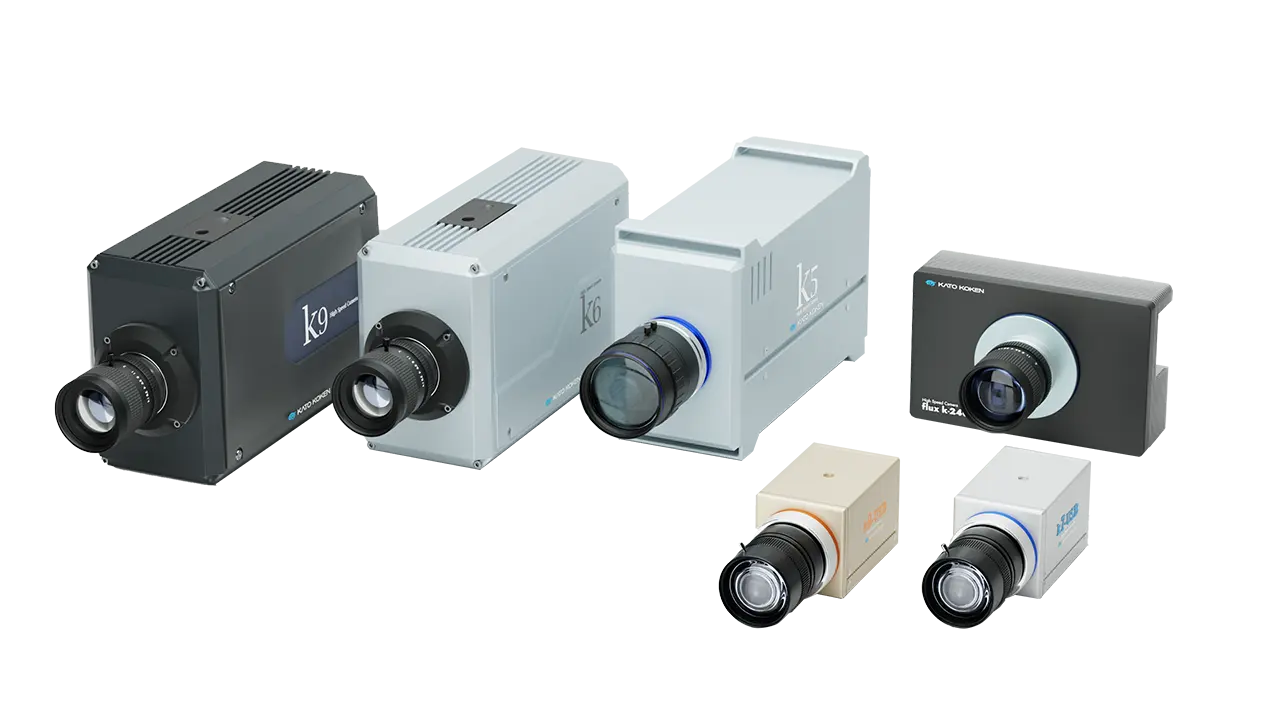

粒径が小さいトレーサー粒子でPIV計測を行うには、粒子の散乱光量が少なくなるため、カメラは高感度（明るい）であることが重要です。その他にも、どの解像度で撮影すれば良いのか？という質問を多く頂きます。そこで下記の動画では、同じカメラで解像度のみを変えて同じトレーサー粒子を撮影した場合の粒子像を比較しています。

PIVでは、高い精度で粒子移動量を算出するために鮮明な粒子像を撮影する必要があります。そのため、撮影するカメラの感度は計測において重要な要素となります。また、感度と並び空間分解能も重要なパラメーターで、計測に必要な解像度がどの程度か？合わせて検討する必要があります。

高解像度タイプのハイスピードカメラは、高速度タイプと比較すると感度は悪くなることが一般的です。流体の微細な構造を把握するには、高い空間分解能の撮影が欠かせないため、感度の落ち込みによる視認性の低下を考慮して適切な撮影条件を決定していきます。

流れのせん断により検査領域の粒子パタンに対して探査領域の粒子パタンが歪み、相関係数分布に明瞭なピークが現れない場合があります。例えば、相関係数極大部分の幅はせん断率が大きいほど広がり、極大値の位置検出精度は低下します。

その解決方法として、Correlation-Based Correction（CBC）が挙げられます。これは、計測点の近傍に互いに1/4程度重なり合う2つの検査領域を設け、それぞれの相関係数分布を求めた後、両者を乗算します。その結果、双方の同じ場所にあるピークは大きくなり、他のノイズピークは小さくなることでS/N比が上がります。また、極大部分はせん断の大きさによらず狭く、結果として計測精度が向上します。

検査領域は有限な大きさであるため、その大きさよりも小さな渦運動を解像することはできません。例えば、空間方向に正弦波的に変動する流れが存在する場合に、計測される空間振幅が真の振幅の90%となる検査領域サイズは流れの変動波長の1/4程度であり、それ以下の波長の振幅はより過小に計測されます。

これは速度計測の精度を低下させる重大な要因であるとともに、渦度や速度勾配テンソルなどの空間微分量を求める際にも大きな誤差要因となり得ます。空間解像度を向上させるには、検査領域サイズを小さくすれば可能ですが、安易な検査領域サイズの減少は相関係数分布のS/N比を低下させ、正しい粒子対応付けを困難にします。

そこで、再帰的相関法（Recursive PIV）が提案されました。これは、32x32画素程度の検査領域で変位ベクトル分布を算出したのち、検査領域サイズを半分程度に減少させて再度変位ベクトル分布を求めます。このとき、2回目の処理の探査領域は初回に得られた変位ベクトルに従って小さくすることが可能であり、前述のCBCとの併用で粒子の誤った対応付けを相当減らすことができます。

検査領域と探査領域の間の粒子像の変形を無くすために、検査領域の粒子像を変形させて相関関数を求める方法もよく用いられます。画像全体の変位ベクトルを算出した後に、そのベクトル分布から局所的な歪みテンソルを求め、それに従って検査領域を変形して再度変位ベクトルを算出します。

これを繰り返すことでせん断の大きな流れも精度良く計測することが可能となります。前述の再帰的相関法と組み合わせて検査領域サイズを小さくしていけば空間解像度の向上も期待できます。

このアルゴリズムを反復画像変形法（Window deformation iterative multigrid:WIDIM ※旧名称：全画像変形法）といい、局所的な変形では無く、画像全体を変形する方法です。

例えば、第1時刻の画像を、初回に得られた変位ベクトル分布に従って局所的かつ全域的に変形して再度変位ベクトルを求めます。この操作を、変形された第1時刻の画像と元のままである第2時刻の画像が同一の画像になるまで、すなわち変位ベクトルがゼロになるまで繰り返せば、画像の変形量から直接粒子の変位が求められます。

しかしながら、この方法は繰り返し計算の途中で発生したエラーが伝播・増大する可能性があります。これを避けるため、各回の変位ベクトル分布を検査領域内で平均し、収束性を高める工夫が必要となります。

検査領域サイズを究極的に小さくする場合には相関係数分布をアンサンブル平均する方法が採られます（アンサンブル相関法 Ensemble Correlation）検査領域サイズが小さくなると相関係数分布にノイズが増えますが、多時刻の画像から得られた多数の相関係数分布をアンサンブル平均すればランダムノイズは消失し極大ピークのみが得られます。

特徴をまとめると

• 検査領域サイズが小さくても精度よく移動量が求められる
• マイクロPIVの粒子のブラウン運動を排除できる
• 層流では効果的
• 乱流では、必ずしも平均速度が求まるとは限らない
• 平均速度は求まるが、瞬時速度は求まらない

などが挙げられます。

流れが層流であれば極めて高い解像度で速度分布を計測することができるようになります。乱流の場合には速度変動により平均相関係数分布の極大が広がると共に、速度確率密度分布の偏りに伴って非対称になり得るため、相関係数最大値位置が速度の平均値に一致することは保証されなくなります。
