ハイスピードカメラPhantom TMX series

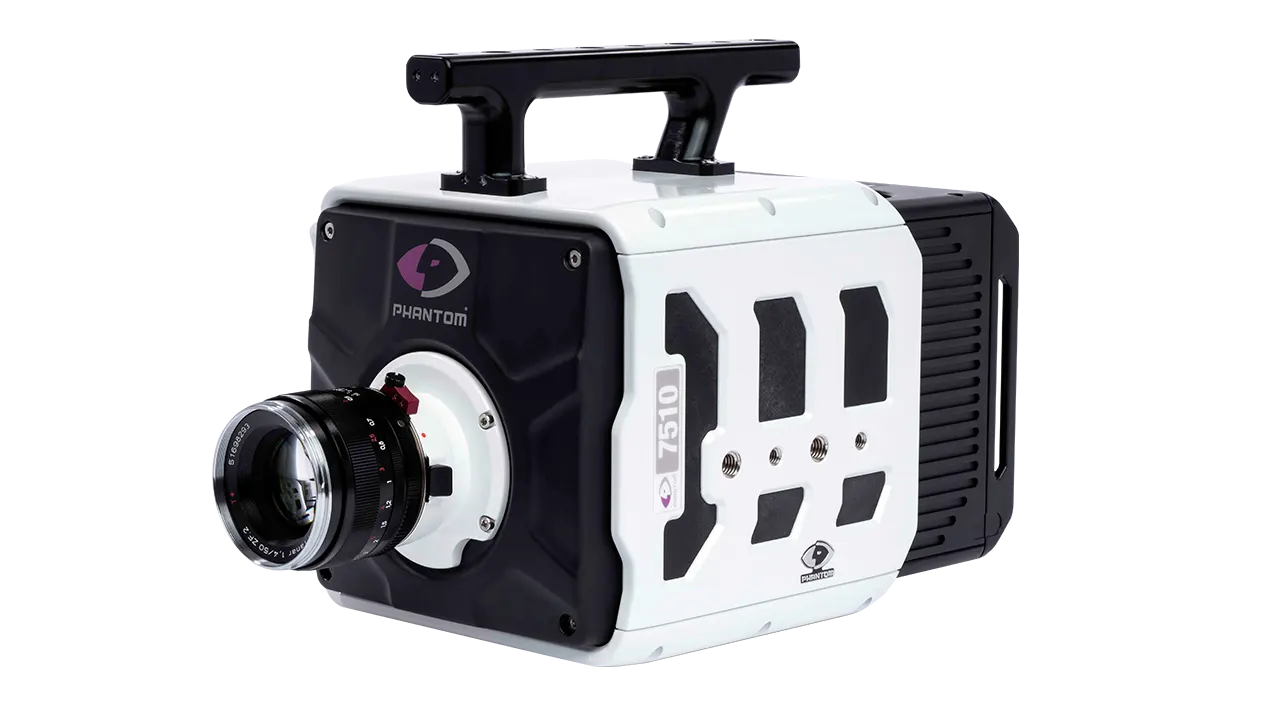

PhantomTMX_series_製品写真

ハイスピードカメラPhantom TMX series

100万画素 76,000コマ/秒お問い合わせ・技術相談

”極限のスピードで描き出す、新次元の瞬間”
その画質と速度で、研究の新たな地平線を切り開きます。世界最高水準の高速撮影能力と、業界初の裏面照射型センサーの採用を誇り、研究者の皆様に真の価値を届けます。「画質と速度、両方を兼ね備えた極限の性能」100万画素で76000コマ/秒の撮影が可能、最高撮影速度が175万コマ/秒にも及びます。超高画質と驚異的な速度を両立させることで、PIV、衝撃波、キャビテーション、プラズマといった高度な研究領域で真価を発揮します。


Phantom TMX seriesの特長 特長・機能

超高速撮影
1,280×1,080pxで76,000コマ/秒、最高撮影速度1,750,000コマ/秒


裏面照射型センサー※
業界初、裏面照射型センサーを採用。超高画質と高速撮影を両立。


驚異的な最短露光時間
最短露光時間95ns。超高速現象を鮮明に。


高速転送
10Gbイーサネット対応で、高速データ転送。

裏面照射型イメージセンサー 業界初の採用

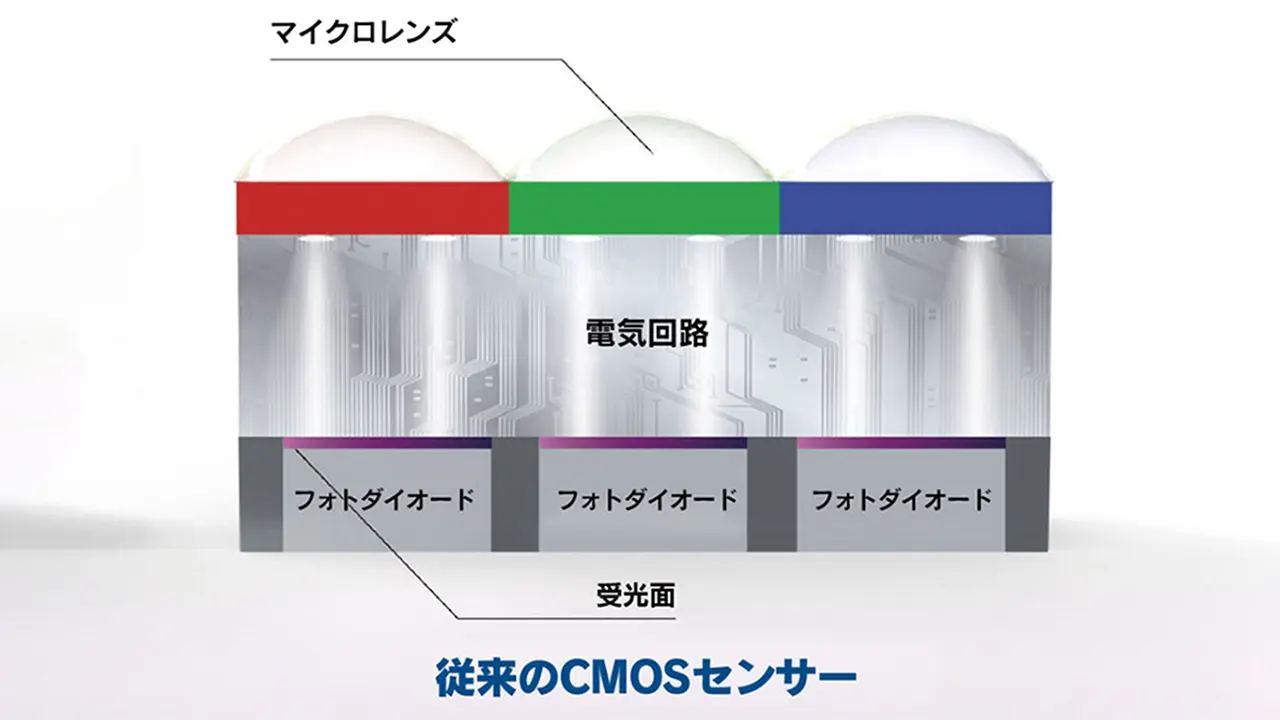

従来のCMOSセンサーの説明イラスト

従来のCMOSセンサー

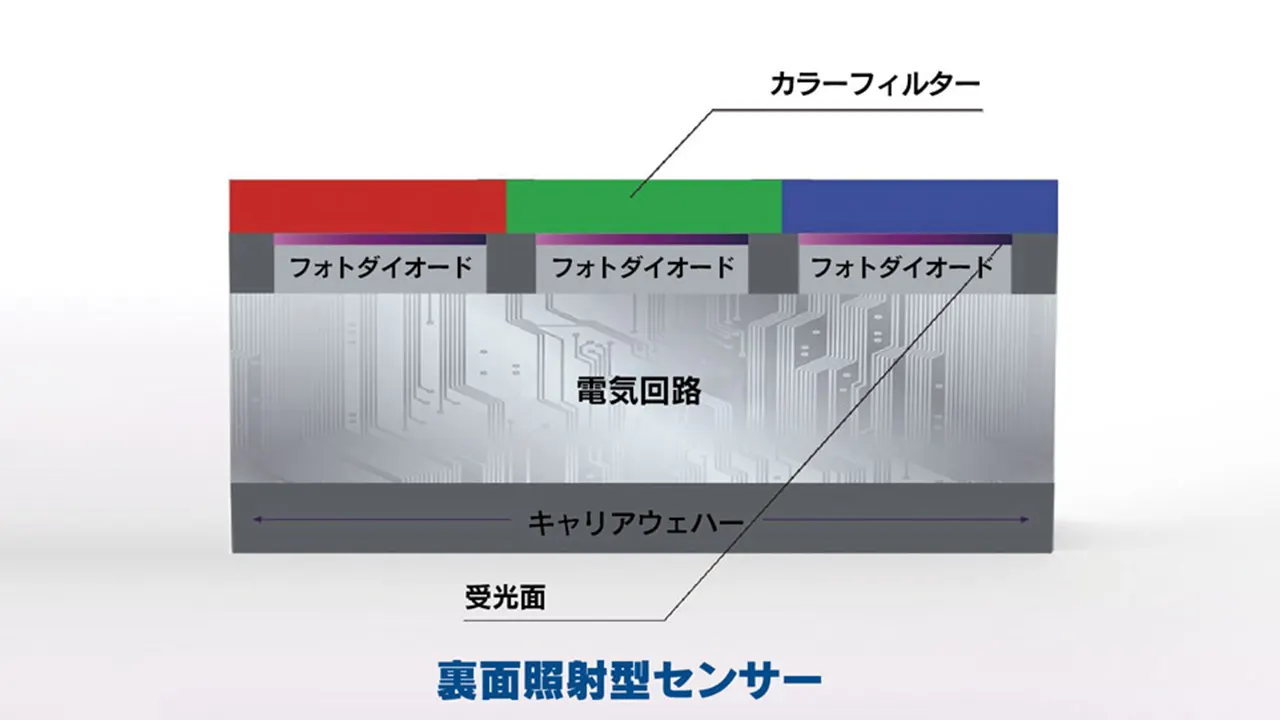

裏面照射型センサーの説明イラスト

裏面照射型イメージセンサー

Phantom TMX seriesは、裏面照射型イメージセンサーを採用した業界初のハイスピードカメラです。超高画質を維持しつつ、類を見ない高速撮影が可能なカスタムセンサーです。小ピクセルピッチ18.5μmながら、超高感度ISO125,000T(モノクロ)を実現。ピクセルピッチが小さいので、顕微鏡や特殊光学系による拡大撮影やPIV・DICといった画像相関法での計測に適しています。

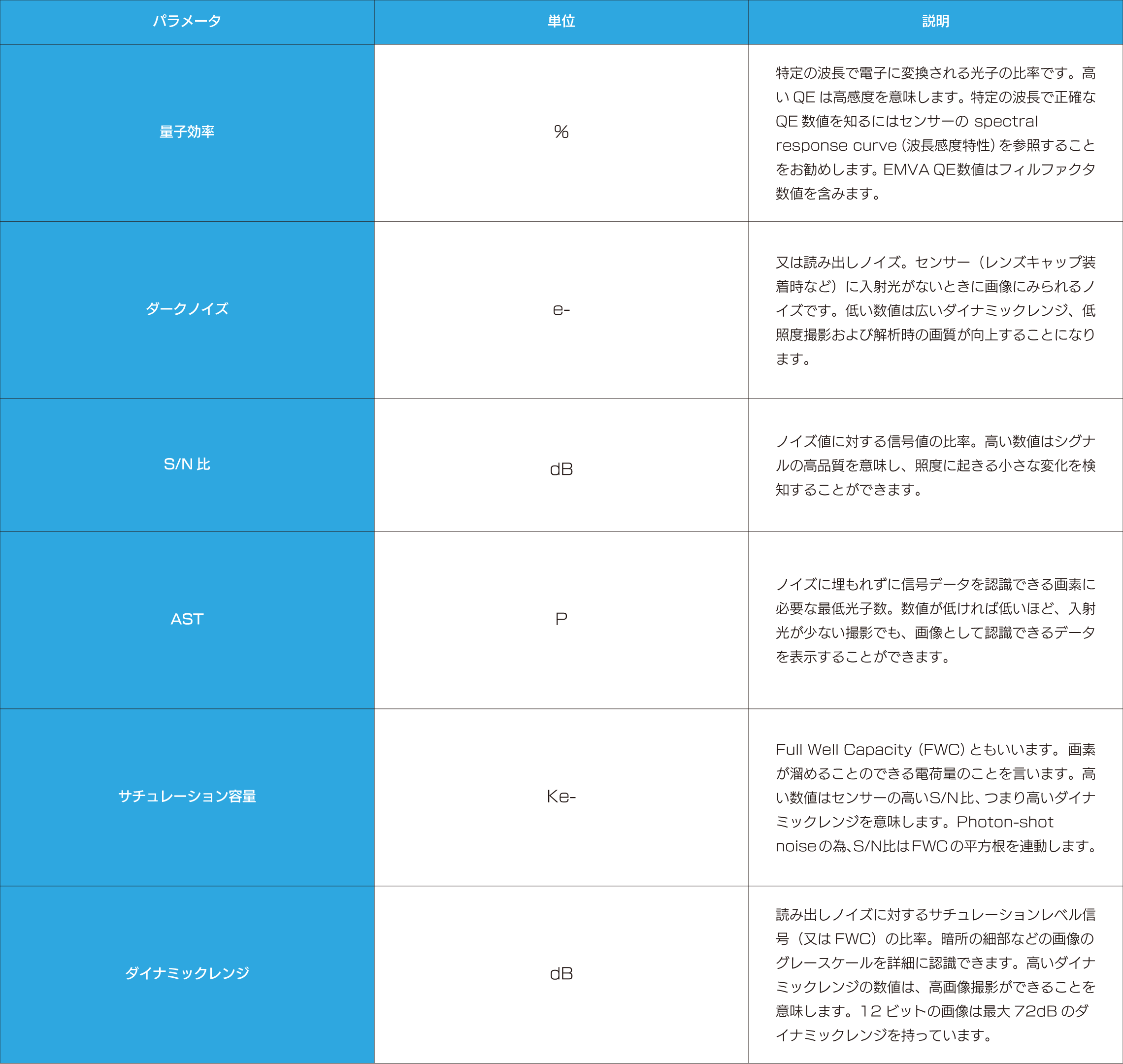

裏面照射型センサーは、BSI(Back Side Illumination)とも呼ばれ、フォトダイオードへの入射光を妨げる従来の電気回路部分をセンサーの背面に配置しています。回路をセンサーの背面に移動することで、多くの光が各ピクセルに到達できるようになり、小ピクセルピッチながら高感度と高いQE(Quantum Efficienty:量子効率)を実現しています。さらにEDR露光機能で、溶接や放電など白飛びしやすい現象でも、ダイナミックレンジを維持した高品質な画像取得が可能です。

超高感度撮影にも対応 ビニングモード

ビニングモードのイラスト

ISO感度125,000(モノクロ)まで向上可能
ビニングとは、画素を複数集めて1つの画素とみなす取り込み方式です。複数の画素を1画素として扱うため、元の画素数分の容量で受光できるので感度が向上します。また、読み出しする画素数が減るため、相対的に転送する速度も速くなります。(※但し、画素数が少なくなる分、解像度は低くなります)

ハードウェアビニングを行うことで、ISO感度を125,000(モノクロ)向上でき、これは標準感度の1.6倍の明るさになります。微弱な光量で実験を行う、明るさが要求される条件でもハイスピード撮影が可能になります。

製品概要 仕様・撮影速度・画素数・製品構成

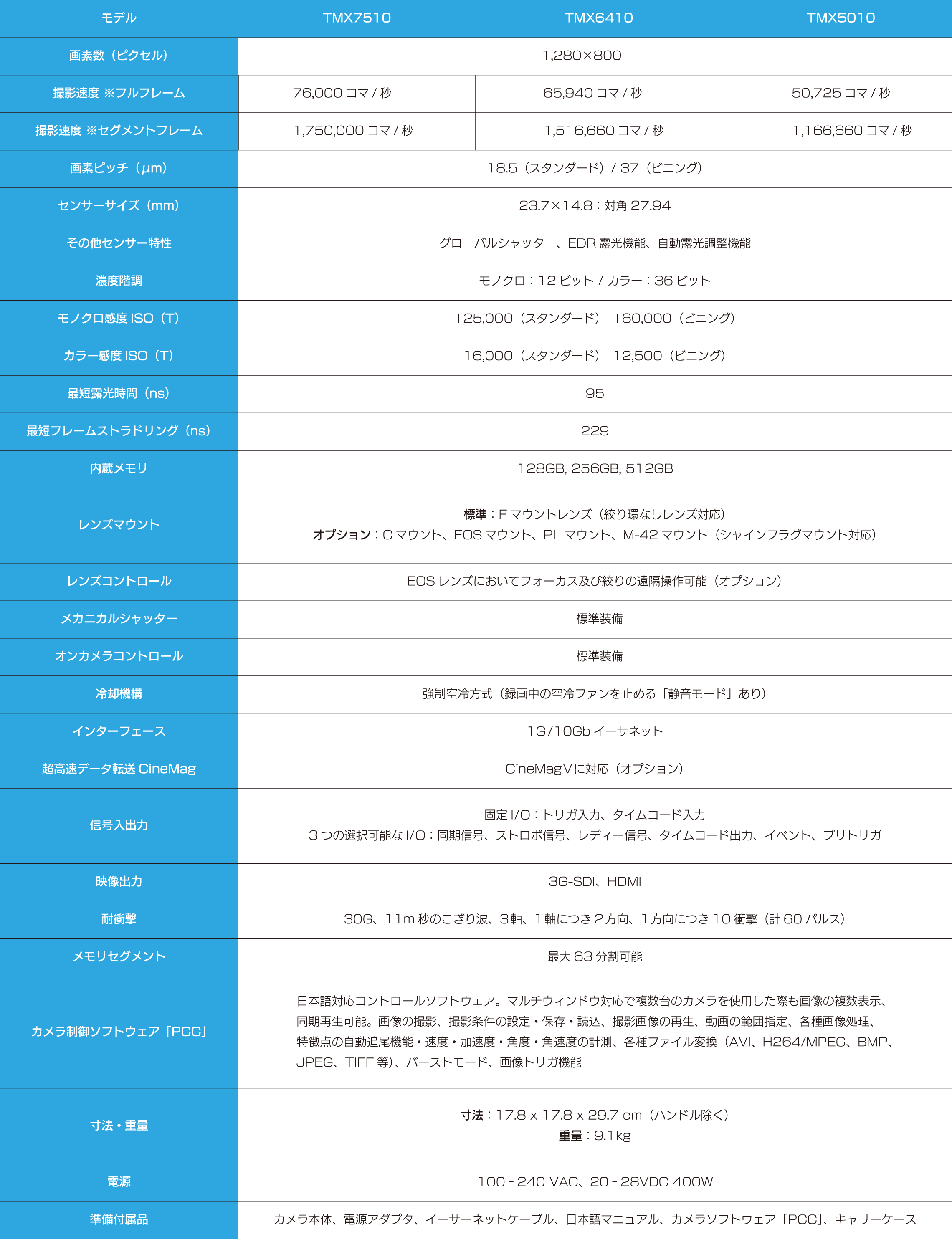

  1. 仕様
  2. 撮影速度・画素数
  3. 製品構成

タブ内容を展開する(公開サイトには表示されません)

タブ1(公開サイトには表示されません)

モデルTMX7510TMX6410TMX5010

総画素数

1,280 × 800pixel
撮影速度(フルフレーム時)76,000fps65,940fps50,000fps
最高撮影速度1,750,000fps1,516,000fps1,166,000fps
画素ピッチ18.5μm(スタンダード)
37μm(ビニング)
センサーサイズ

23.7mm × 14.8mm
(対角:27.94mm)

濃度階調モノクロ:12bit
カラー:36bit
最短露光時間95ns
ISO感度(T)モノクロ:ISO125,000(スタンダード)/ ISO160,000(ビニング)
カラー:ISO125,000(スタンダード) / ISO12,500(ビニング)
露光指数モノクロ:40,000~200,000
カラー:12,500~62,500
内蔵メモリ128GB、256GB、512GB
レンズマウント標準:Fマウント(Gスタイルレンズサポート)
オプション:Cマウント、EOSマウント、PLマウント、M-42マウント(シャインフラグマウント対応)
レンズコントロールオプションのEOSマウントでソフトウェア側からの操作可能
メカニカルシャッター標準装備
オンカメラコントロール標準装備
冷却機構強制空冷方式(録画中の空冷ファンを止める”静音モード”あり)
インターフェース1Gb / 10Gbイーサネット
超高速データ転送 CineMagCine Mag Vに対応(オプション)
信号入出力

固定I/O:トリガー入力、タイムコード入力
3つの選択可能なI/O:同期信号、ストロボ信号、レディー信号、タイムコード出力、イベント、プリトリガー

映像出力

3G-SDI(2ポート)
耐衝撃30G、11m秒のこぎり波、3軸、1軸に付き2方向、1方向につき10衝撃(計60パルス)
メモリセグメント最大511分割
寸法・重量

寸法:17.8cm × 17.8cm × 29.7cm(ハンドル除く)
重量
:9.1kg

動作環境カメラ動作環境:-10℃~50℃
保管環境:-20℃~70℃
電源100-240VAC 20-28VDC 入力電圧400W

水鳥の羽ばたく画像_ハイスピードカメラの選び方

関連記事
ハイスピードカメラの選び方|選定のポイントや計測に必要なスペックまとめ
ハイスピードカメラは、高速現象に対してフレーム間の移動量を抑えてより細かく滑らかに観察することができます。一般的なビデオカメラやテレビ放送は、1秒間に30コマ、または60コマで撮影...「ハイスピードカメラの選び方」続きを読む

タブ1 終わり(公開サイトには表示されません)

タブ2(公開サイトには表示されません)

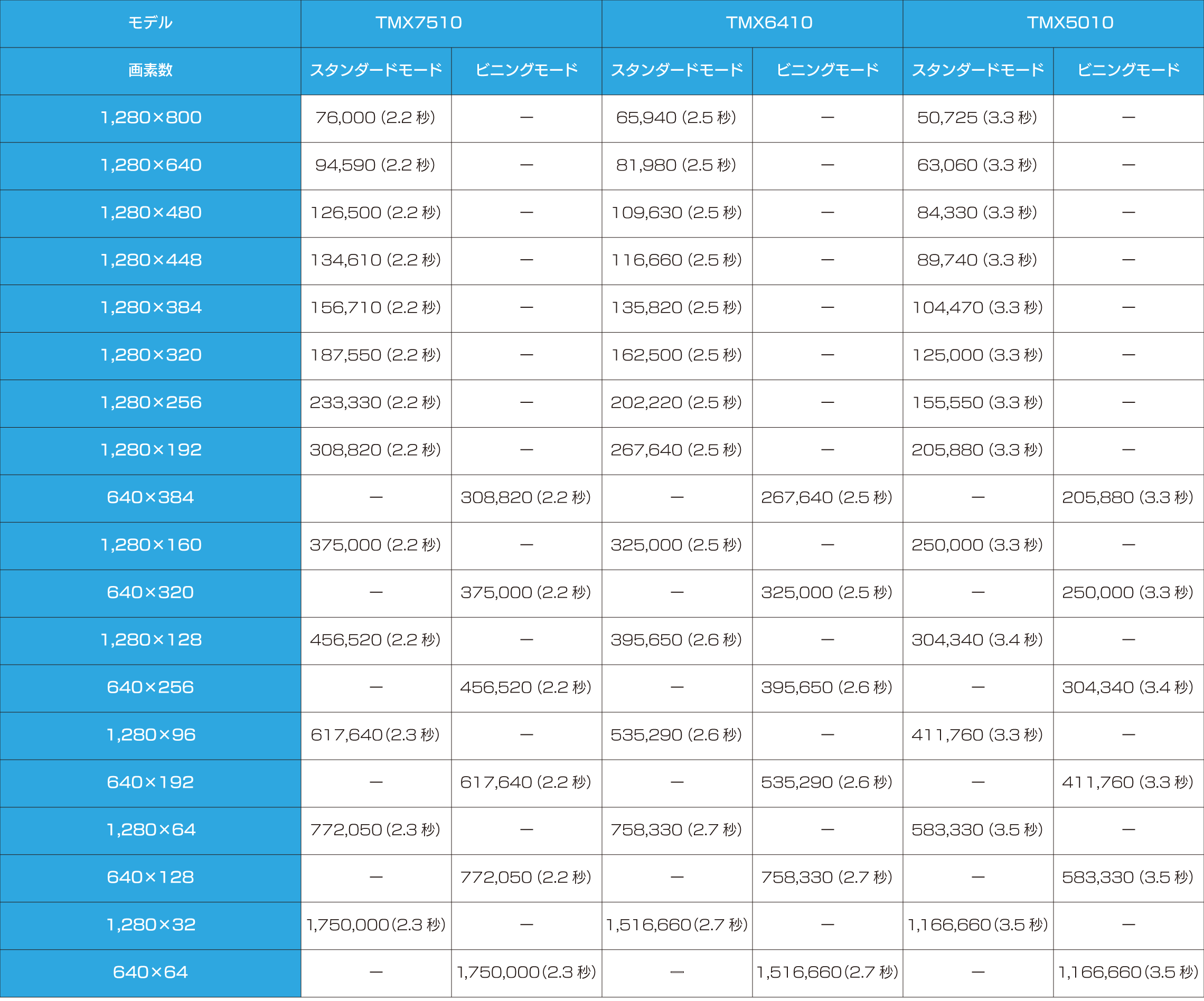

モデル別 最高撮影速度

画素数 / モデル TMX7510 TMX6410TMX5010

1280 × 800

76,000fps(2.2秒) 65,940fps(2.5秒)50,725fps(3.3秒)

1280 × 640

94,590fps(2.2秒) 81,980fps(2.5秒)63,060fps(3.3秒)

1280 × 480

126,500fps(2.2秒)

109,630fps(2.5秒)

84,330fps(3.3秒)
1280 × 448 134,610fps(2.2秒) 116,660fps(2.5秒)89,740fps(3.3秒)
1280 × 384 156,710fps(2.2秒) 135,820fps(2.5秒)104,470fps(3.3秒)
1280 × 320 187,500fps(2.2秒) 162,500fps(2.5秒)125,000fps(3.3秒)
1280 × 256 233,330fps(2.2秒) 202,220fps(2.5秒)155,550fps(3.3秒)
1280 × 192 308,820fps(2.2秒) 267,640fps(2.5秒)205,880fps(3.3秒)
640 × 384 308,820fps(2.2秒)ビニング 267,640fps(2.5秒)ビニング205,880fps(3.3秒)ビニング
1280 × 160 375,000fps(2.2秒) 32,500fps(2.5秒)250,000fps(3.3秒)
640 × 120 375,000fps(2.2秒)ビニング 32,500fps(2.5秒)ビニング250,000fps(3.3秒)ビニング
1280 × 128456,520fps(2.2秒) 395,650fps(2.6秒)304,340fps(3.4秒)
640 × 256 456,520fps(2.2秒)ビニング 395,650fps(2.6秒)ビニング304,340fps(3.4秒)ビニング
1280 × 96 617,640fps(2.2秒) 535,290fps(2.6秒)411,760fps(3.3秒)
640 × 192 617,640fps(2.2秒)ビニング 535,290fps(2.6秒)ビニング411,760fps(3.3秒)ビニング
1280 × 64 875,000fps(2.3秒) 758,330fps(2.7秒)583,330fps(3.5秒)
640 × 128 875,000fps(2.3秒)ビニング 758,330fps(2.7秒)ビニング583,330fps(3.5秒)ビニング
1280 × 321,750,000fps(2.3秒) 1,516,660fps(2.7秒)1,166,660fps(3.5秒)
640 × 64 1,750,000fps(2.3秒)ビニング 1,516,660fps(2.7秒)ビニング1,166,660fps(3.5秒)ビニング

※( )内の数字は、メモリ256GBモデルの各撮影速度時の記録時間です。メモリ128GBの場合は、記録時間が半分になり、メモリ512GBの場合は記録時間2倍になります。
※最低撮影速度は100コマ/秒から、上記最大撮影速度まで任意の撮影速度に設定可能です。

タブ2 終わり(公開サイトには表示されません)

タブ3(公開サイトには表示されません)

製品構成

  • カメラ本体
  • 電源アダプタ
  • イーサネットケーブル
  • コントロールソフト「PCC」
  • 日本語マニュアル
  • キャリングケース
    ※レンズ・PCは含まれておりません。

カメラコントロールソフト「PCC」

日本語対応コントロールソフトウェア。
マルチウインドウ対応で、複数台のカメラを使用した場合の画面複数表示、同時再生可能。

◇標準機能
撮影条件の設定、録画、保存、読込、再生、動画の範囲指定、各種画像処理

◇計測機能
特徴点の自動追尾距離、速度、加速度、角度、角速度の計測、バーストモード

◇各種ファイル変換
AVI、H264/MPEG、BMP、JPEG、TIFF 等

タブ3 終わり(公開サイトには表示されません)

ここまで
(公開サイトには表示されません)
