PIVソフトFlow Expert2D2CⅡ｜CSVデータの見方

格子番号を表示

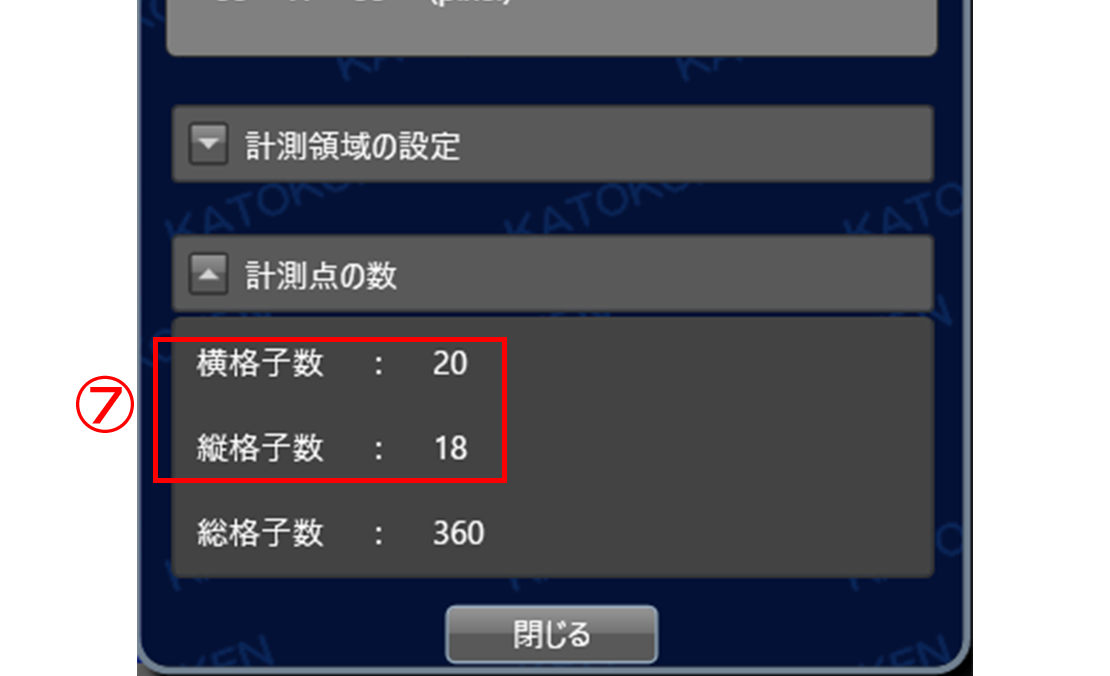

計測領域に格子を設定します。設定した格子の数だけベクトルが算出されます。各格子には番号が振られており、ベクトルの番号になります。
※上記の例では、360個のベクトルを算出しています。

• 横格子数（X 方向）：20
• 縦格子数（Y 方向）：18
• 総格子数：360

PIVソフトFlow ExpertⅡ 2D2Cの表示項目ウィンドウ

サブメニューウィンドウを表示させ「CSV保存」でファイルを出力します。

⑤検査領域サイズ：検査領域の設定メニューの「検査領域サイズ」の数値。検査領域のサイズを小さく設定すると、計測の空間解像度が高くなります。但し、検査領域内の粒子数が減ってしまうため、精度が悪くなる可能性があります。

詳しくはこちらで解説しています：PIVとは

⑥メッシュ間隔：計測エリア内のメッシュ間隔です。間隔を狭く設定するとプロットされるベクトル数が多くなります。
※計測の解像度が高くなっているわけではありません。

⑦ベクトル算出点数：算出されるベクトルの数です。メッシュ間隔の設定で算出されるベクトル数が変わります。

⑧探査領域：設定された「探査領域」のサイズです。次フレームで粒子の移動先を探す範囲です。

⑨処理領域：計測する範囲です。任意で設定が可能です。

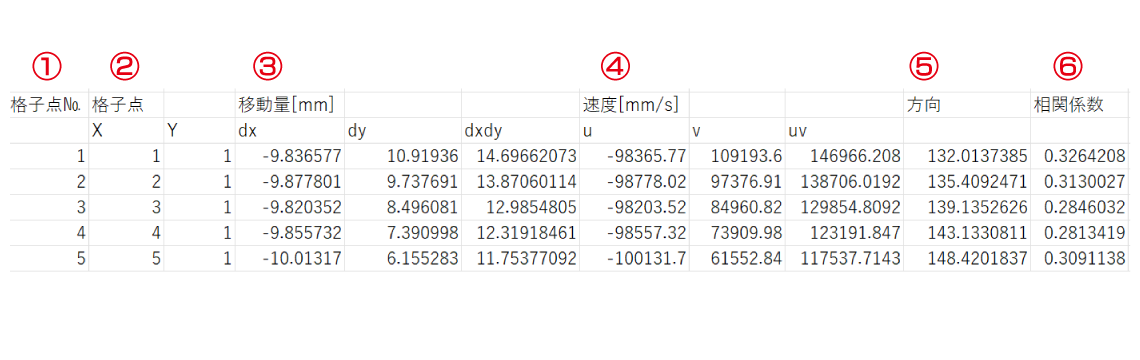

①格子点No.：格子点の番号になります。各格子点にベクトルが算出されているので、ベクトルの番号でもあります。
②格子点：X方向、Y方向の各格子番号です。

⑤方向：ベクトルの方向です。方向は左図のように算出しています。

※キャリブレーションによって設定された座標系x軸、y軸に対して、x軸上プラス方向が0°、そこから左回り（反時計回り）がプラス、右回り（時計回り）がマイナスになります。

⑥相関係数：ベクトルを算出した時の相関係数になります。
